模具自動研磨機

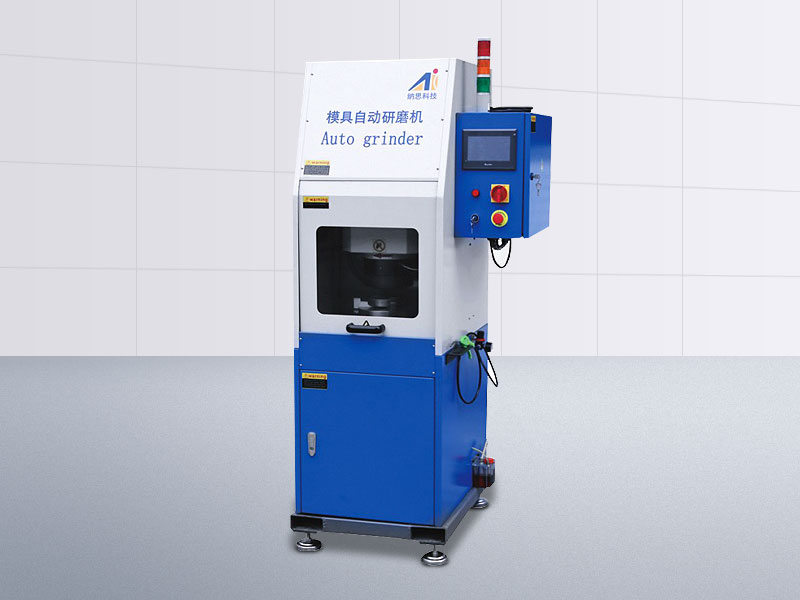

NCAG-VI模具自動研磨機（藍色）
- 全自動研磨。一次裝夾。自動對刀（無需人工對刀）。自動冷卻、無需修正砂輪、每次進刀量控制在0.015mm直至完成模具的研磨，包括裝夾在內平均2-3分鐘完成研磨。
- 觸摸屏人機界面控制系統能自動辨認完成粗磨、細磨、精磨三個過程，使模具不退火、不碎裂、更耐用。
- 研磨長導向模具AB工位是無需拆卸彈簧即可刃磨，無論是平刃口或是斜刃口沖頭均可研磨，操作簡單、省時間、高效率。
- 自動數控研磨設備占用空間小，沖床附近擺放即可，隨時可以研磨，不影響使用模具。
訂購咨詢
NCAG-VI模具自動研磨機（藍色）
產品特點
- 全自動研磨。一次裝夾。自動對刀（無需人工對刀）。自動冷卻、無需修正砂輪、每次進刀量控制在0.015mm直至完成模具的研磨，包括裝夾在內平均2-3分鐘完成研磨。
- 觸摸屏人機界面控制系統能自動辨認完成粗磨、細磨、精磨三個過程，使模具不退火、不碎裂、更耐用。
- 研磨長導向模具AB工位是無需拆卸彈簧即可刃磨，無論是平刃口或是斜刃口沖頭均可研磨，操作簡單、省時間、高效率。
- 自動數控研磨設備占用空間小，沖床附近擺放即可，隨時可以研磨，不影響使用模具。
| 基本參數 | |
| 輸入電壓 | AC380V |
| 設備總功率 | 2.8KW |
| 輸入氣壓 | 0.5Mpa |
| 操作界面 | 觸摸屏 |
| 研磨冷卻液 | 油性冷卻液 |
| 研磨砂輪進給方式 | 伺服電機驅動 |
| 研磨砂輪找原點方式 | 感應自動對刀 |
| 研磨參數 | |
| 研磨砂輪轉速 | 2820r/min |
| 研磨精度 | 0.015mm |
| 研磨最高高度 | 300mm |
| 研磨最小直徑 | 0.6mm |
| 研磨最大直徑 | 200mm |
| 研磨角度范圍 | 0 ℃-15 ℃ |
| 砂輪型號 | NCAG-13568 |
主要結構
- 砂輪結構：
- 砂輪結構主要安裝在主電機主軸上，主電機靠精磨絲杠和導軌運動，在伺服電機的驅動下可上下移動來控制砂輪的進給量。砂輪感應功能自動對刀，公司專利技術，實現了真正的全自動操作。
- 選擇工作臺：
- 選擇工作臺電機通過減速機驅動旋轉工作臺，工作臺上裝有卡盤，長導向模具架AB工位無需拆卸彈簧即可刃磨。卡盤傾斜可以精準地研磨屋頂式或一面斜式模具，操作方便簡單。
- 冷卻裝置：
- 冷卻水泵、管道、水嘴及過濾裝置組成。采用四周噴水冷卻，這樣保證刃磨過程充分冷卻，避免磨削過程中發生模具退火，導致模具壽命縮短。
- 冷卻裝置：
- 冷卻水泵、管道、水嘴及過濾裝置組成。采用四周噴水冷卻，這樣保證刃磨過程充分冷卻，避免磨削過程中發生模具退火，導致模具壽命縮短。
- 驅動系統：
- 本系統是步進電機、減速機、伺服電機、導軌、絲杠組成。步進電機與減速機連接一起，驅動轉盤的旋轉。伺服電機通過絲杠傳動在導軌上運動從而帶動主磨頭裝置上下移動。
- 數控系統裝置：
- 是觸摸屏、鑰匙開關、急停按鈕組成、采用觸摸屏方式操作，所有控制按鈕都集中在數控屏上，只需要輸入要刃磨的高度就可以自動完成刃磨，操作簡單。
- 數控系統裝置：
- 是觸摸屏、鑰匙開關、急停按鈕組成、采用觸摸屏方式操作，所有控制按鈕都集中在數控屏上，只需要輸入要刃磨的高度就可以自動完成刃磨，操作簡單。
- 氣動系統：
- 主要用于研磨模具前后的清理。啟動連體裝置開關、調壓、過濾潤滑、壓力顯示、氣槍、吹氣功能可以是研磨后自動吹干凈模具。
- 氣動系統：
- 主要用于研磨模具前后的清理。啟動連體裝置開關、調壓、過濾潤滑、壓力顯示、氣槍、吹氣功能可以是研磨后自動吹干凈模具。
- 潤滑系統：
- 全自動定時集中潤滑，無需人工多點加油，能使精密絲杠、導軌、軸承等充分潤滑。
基本供貨內容
全自動數控研磨機一臺，工具箱一個（卡盤扳手一個，內六方扳手一套，油石一塊，螺絲刀一個），文件袋一個（說明書一份、合格證一份、裝箱單一份、要是一套）
性能參數
| 基本參數 | ||
| 技術參數 | 納思研磨機 | 其他公司產品 |
| 操作界面 | 液晶觸摸屏，操作簡單方便 | 多個按鈕操作，動作復雜 |
| 起點定位裝置 | 砂輪自動感應初始點，自動進行加工 | 無此功能或是光電式，人工操作或容易失靈 |
| 研磨機砂輪 | 砂層材質特殊研制 砂層規格6*8 研磨時間2-3分鐘，效率提高 | 普通CBN砂層5*8壽命短，研磨時間長5-6分鐘，效率低 |
| 潤滑系統 | 自動潤滑，保持設備良好運行 | 無此功能或是多點人工潤滑，增加工作量 |
| 氣動清理系統 | 專用裝置 研磨前和研磨后自動清理 | 無此功能或是手動氣槍 |
| 產品外形 | 砂輪進給機械結構是雙導軌、絲杠、穩定、精度高、開門停機安全保護，操作簡單。 | 砂輪進給機械結構是絲杠。懸臂式，進給忽多忽少不穩定，模具高度傾斜。安全度不高，操作復雜。 |
| 冷卻系統 | 專用裝置四周均勻冷卻，均勻充分冷卻，保證模具質量，不受影響。 |
水管子，冷卻不充分，影響模具質量 |
| 模具固定裝置 | 可傾斜0-15度、適合所有數控沖上下模具，操作簡單方便 |
需要多個工裝、操作復雜有的產品傾斜不準確，增加工作量 |
