首頁　/　產品中心　/　折彎機模具
折彎模具系列
RG標準模具訂貨時的注意事項
  • 提供折彎機型號
  • 提供成型尺寸圖紙
  • 提供成型的板厚，材質
  • 提供模具的高度
  • 提供折彎模所需要的分段

訂購咨詢
折彎模具系列
折彎壓力表

直角折彎壓力表

材料的板厚及折彎的內側半徑?jīng)Q定后，請參閱下表。

  • 由表可看出折彎材料的沒米所需的壓力。
  • 折彎時所使用的下模的V槽寬度(V)
  • 折彎后所得的最短邊長度。

注：下表所示為一般板厚所對應的模具V槽寬度。

T 0.5-2.6 3.0-8 9-10 12以上
V 6t 8t 10t 12t

t板材料厚度（抗拉強度）Φ=45-50kg/mm

p每米所需壓力（Ton/m）

R折彎內側半徑

b最段邊長度

v 下模v槽的寬度

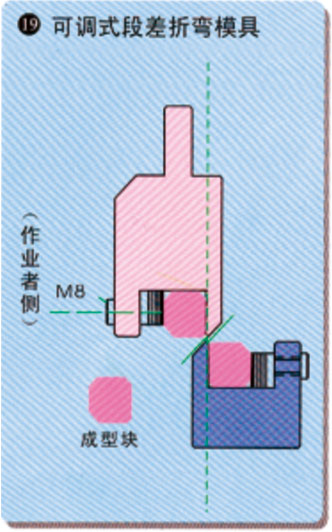

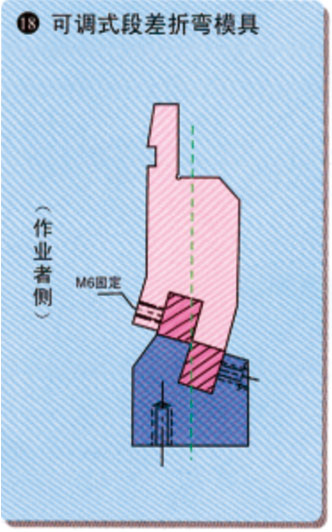

判斷需要斷差模具計算公式

E+ IR+ T+ A< H

E∶該板厚的展開系數

IR∶ 折彎內R

T∶板厚

A∶v槽中心到下模邊緣距離

H∶段差總高度

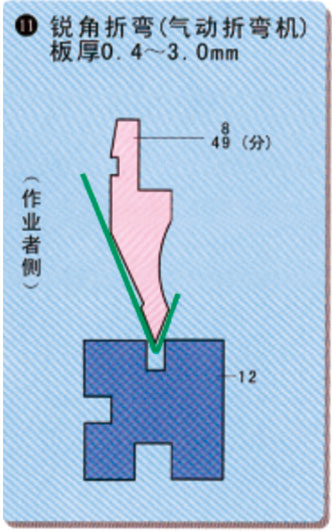

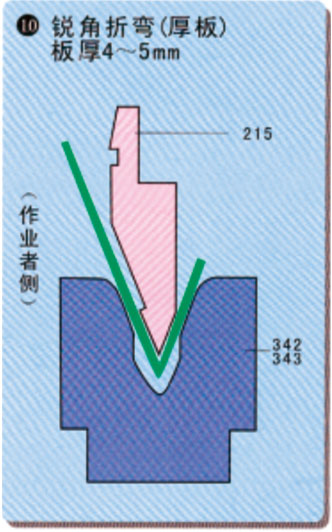

銳角折彎壓力表

板厚 1.0 1.6 2.0 2.3
v槽寬度 6 8 10 12
壓力 40 70 100 120
折彎半徑(外側) 1.7 2.6 3.2 3.7

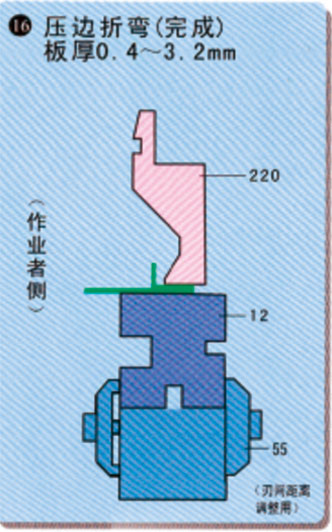

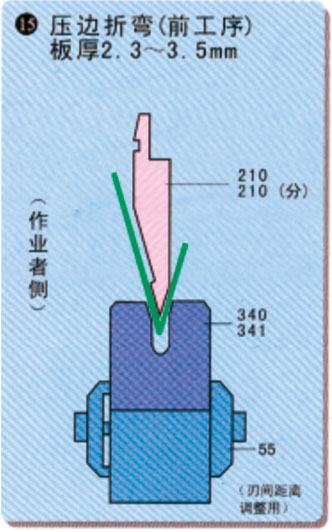

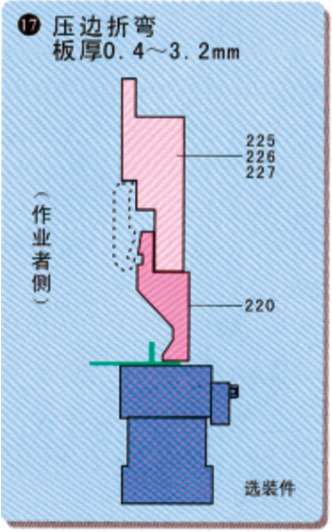

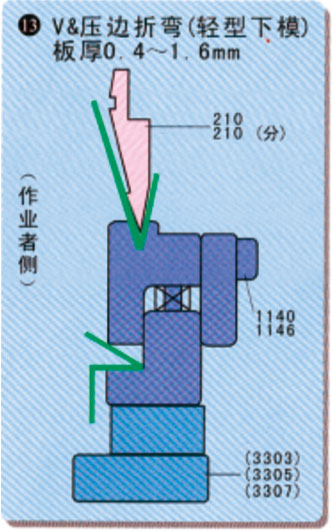

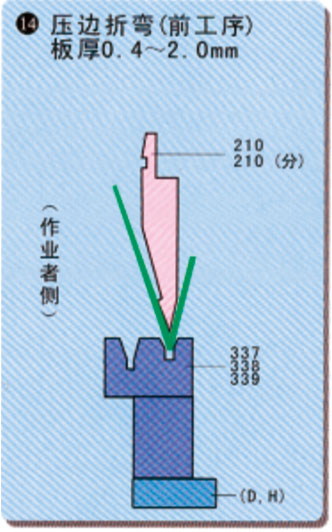

壓邊折彎壓力表

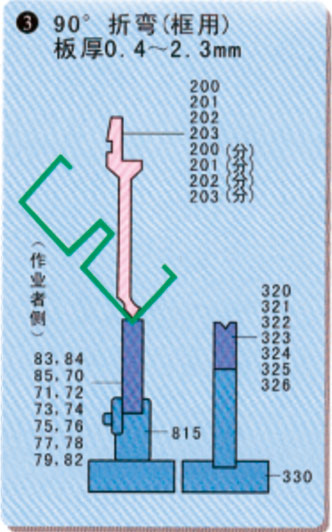

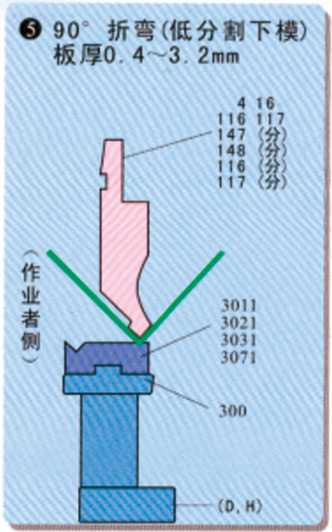

折彎模組合
22

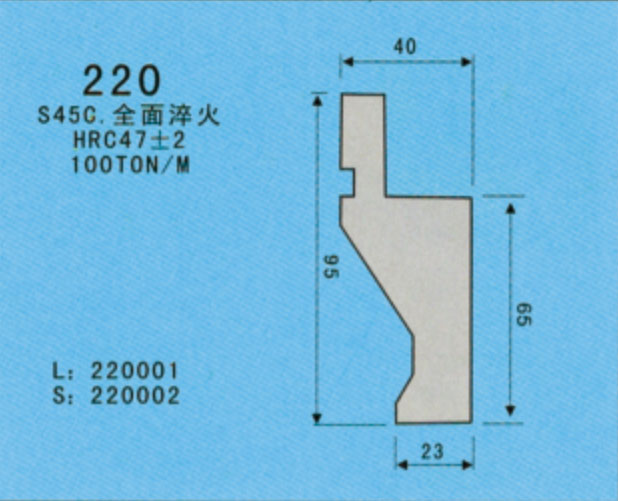

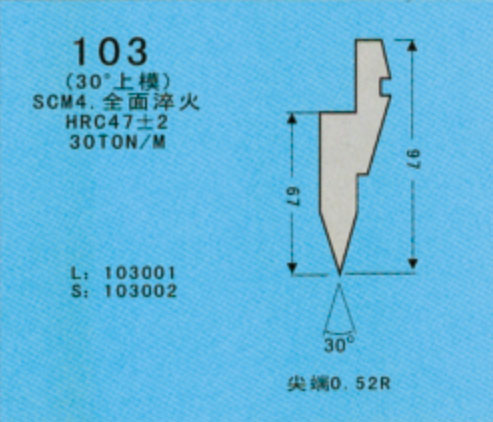

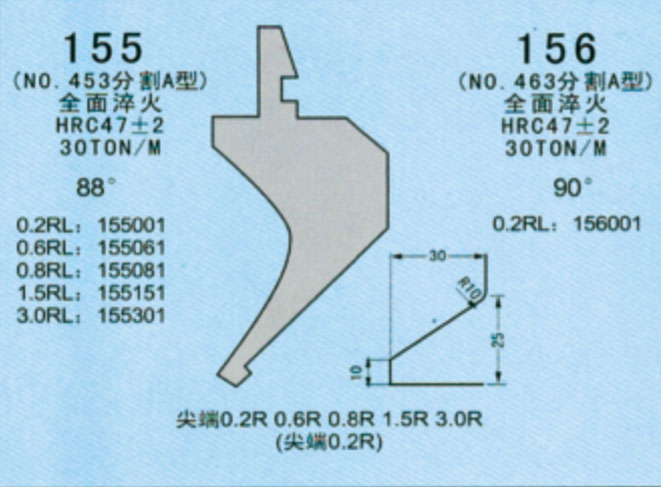

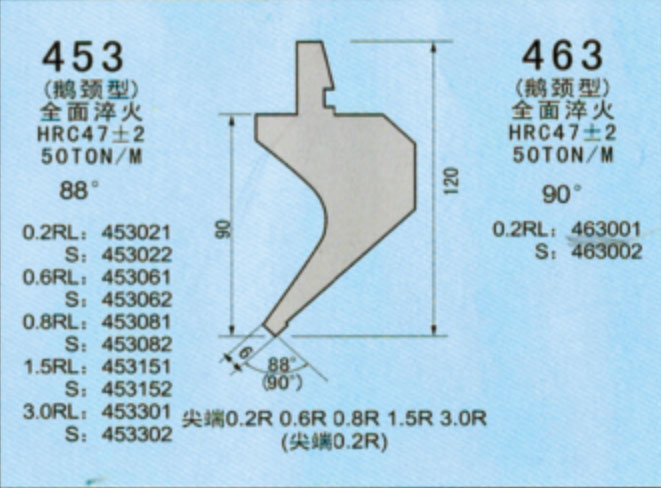

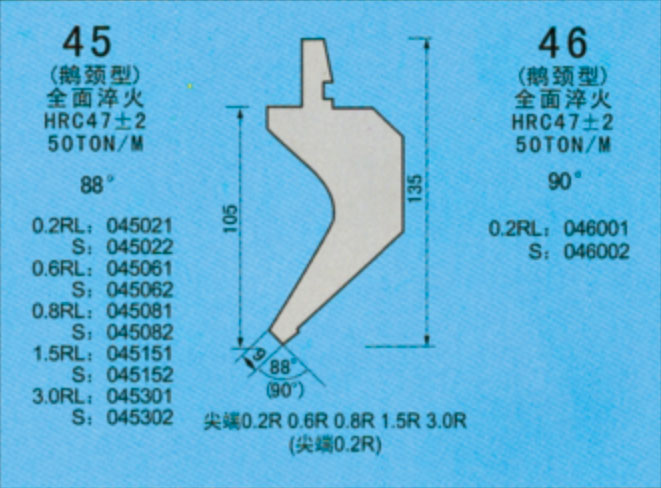

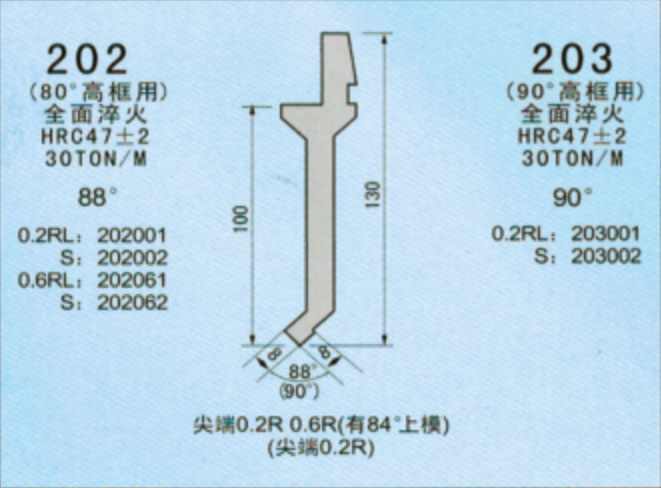

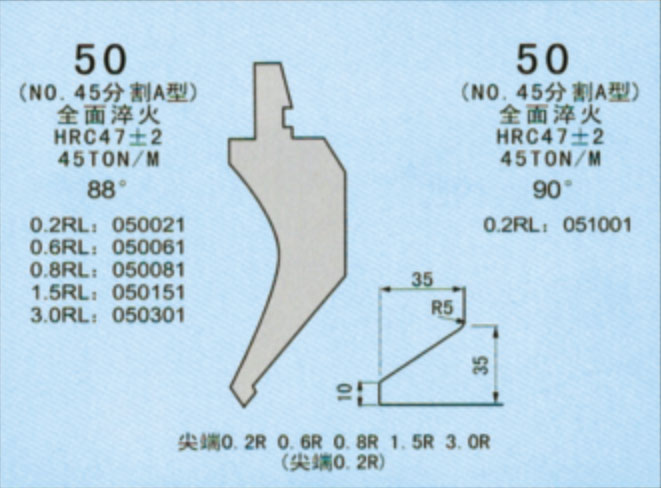

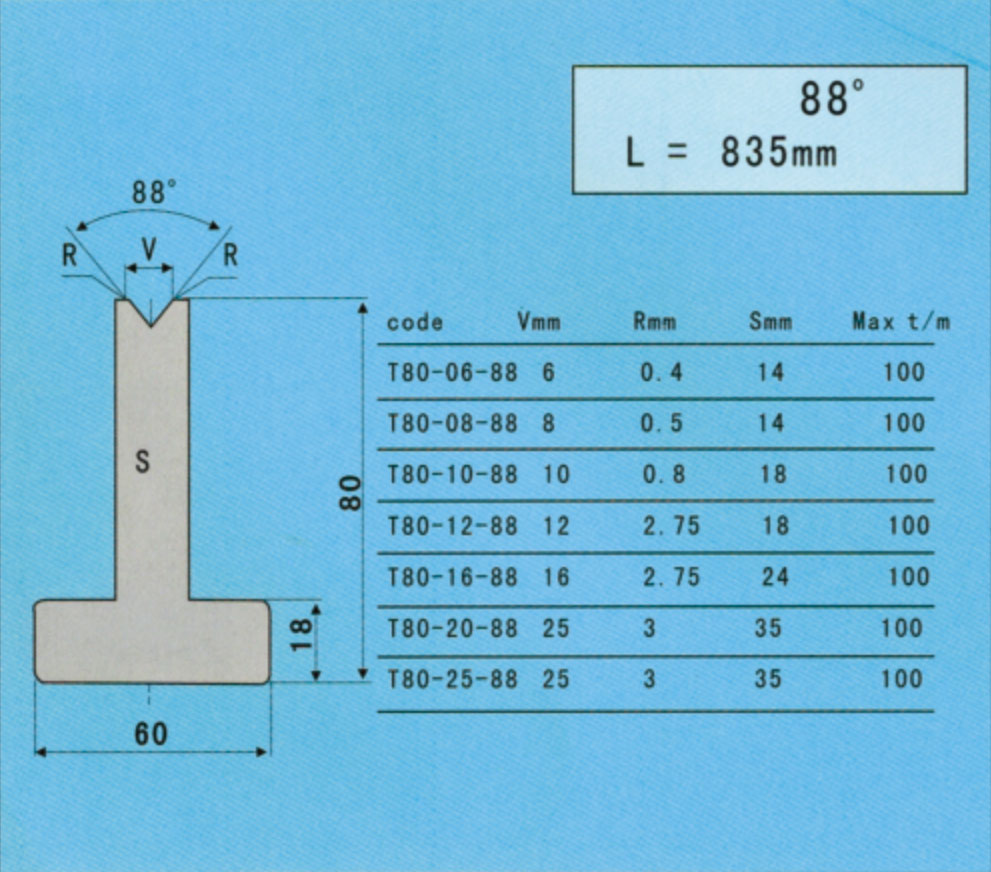

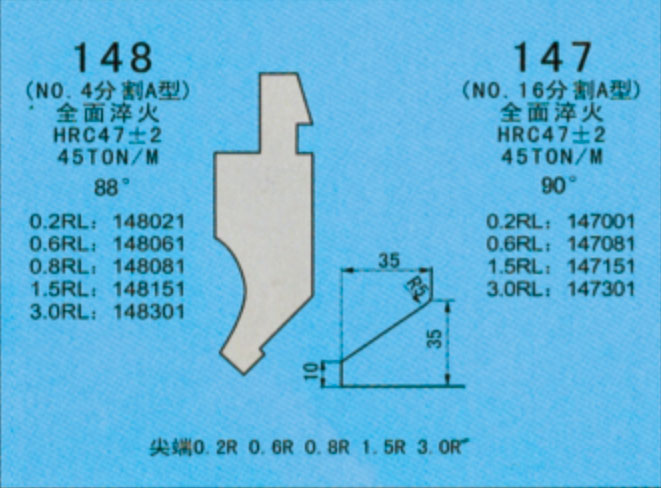

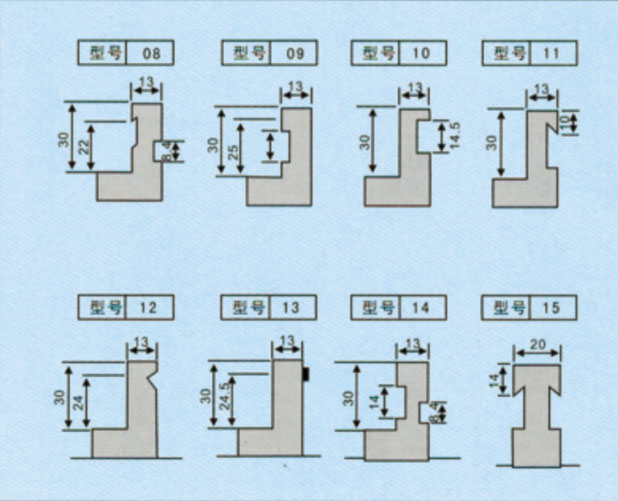

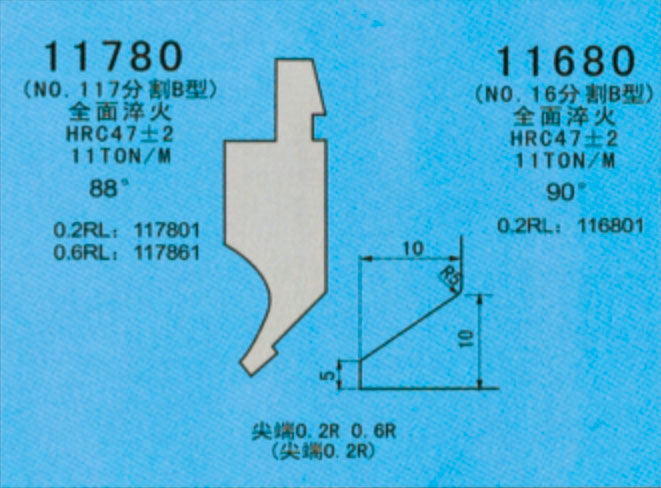

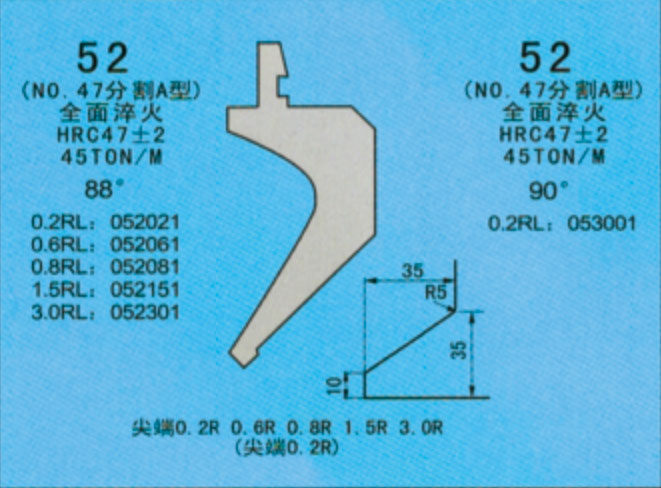

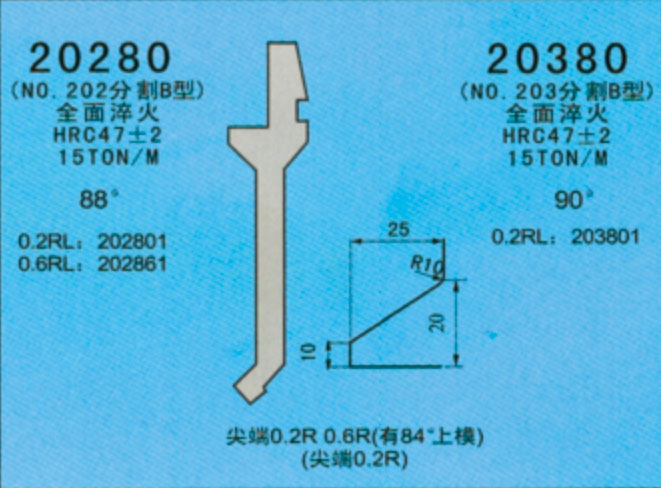

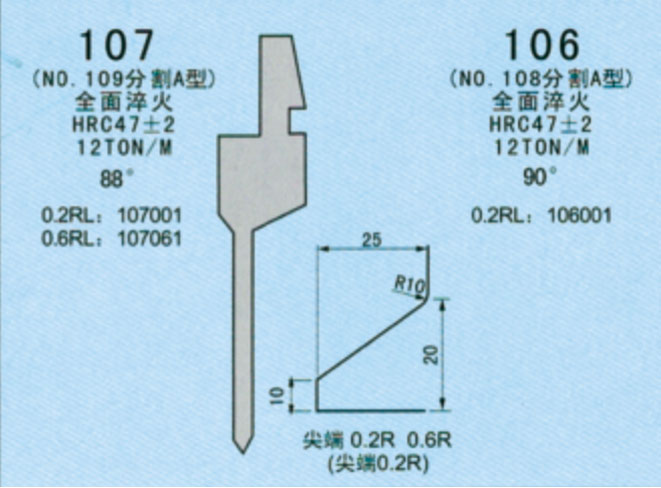

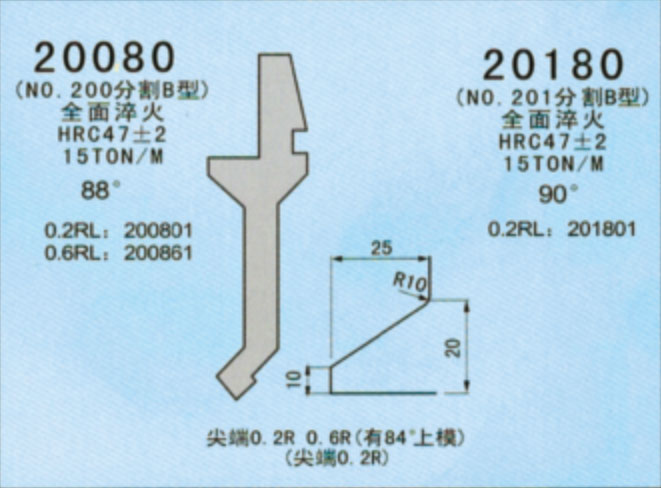

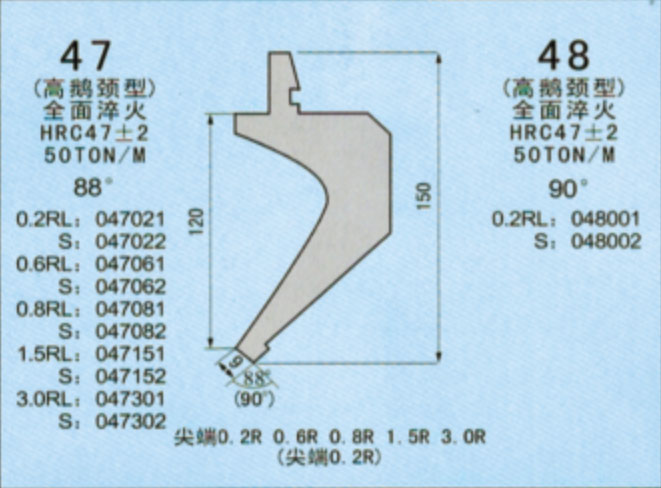

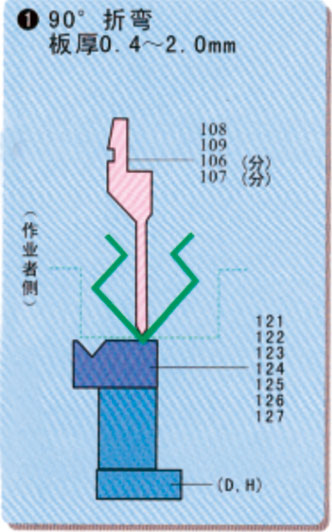

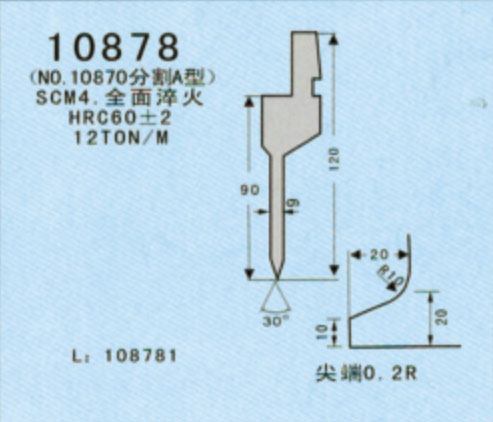

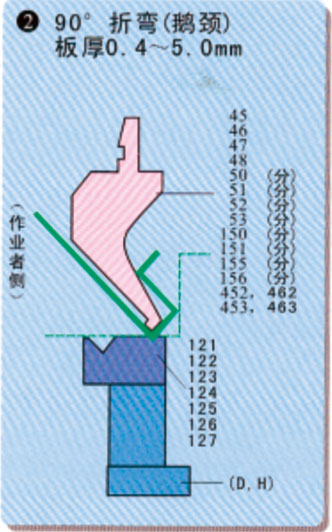

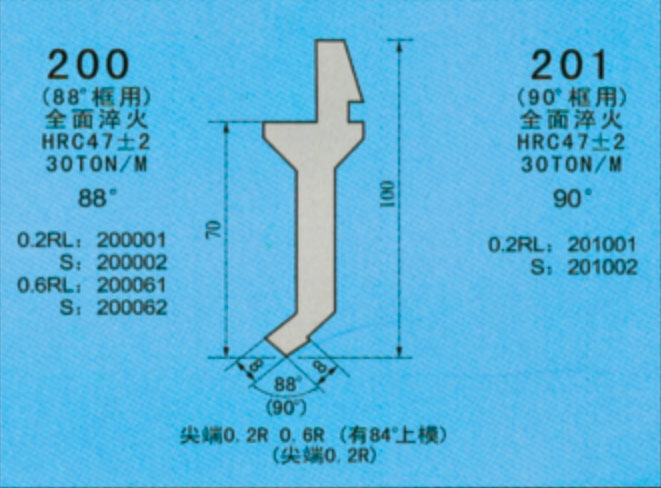

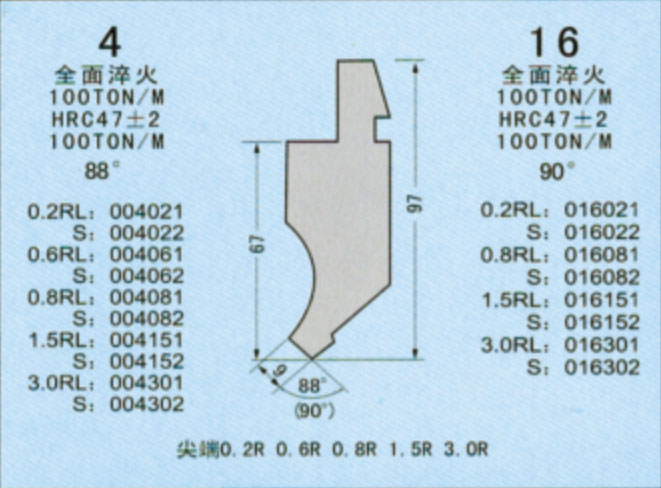

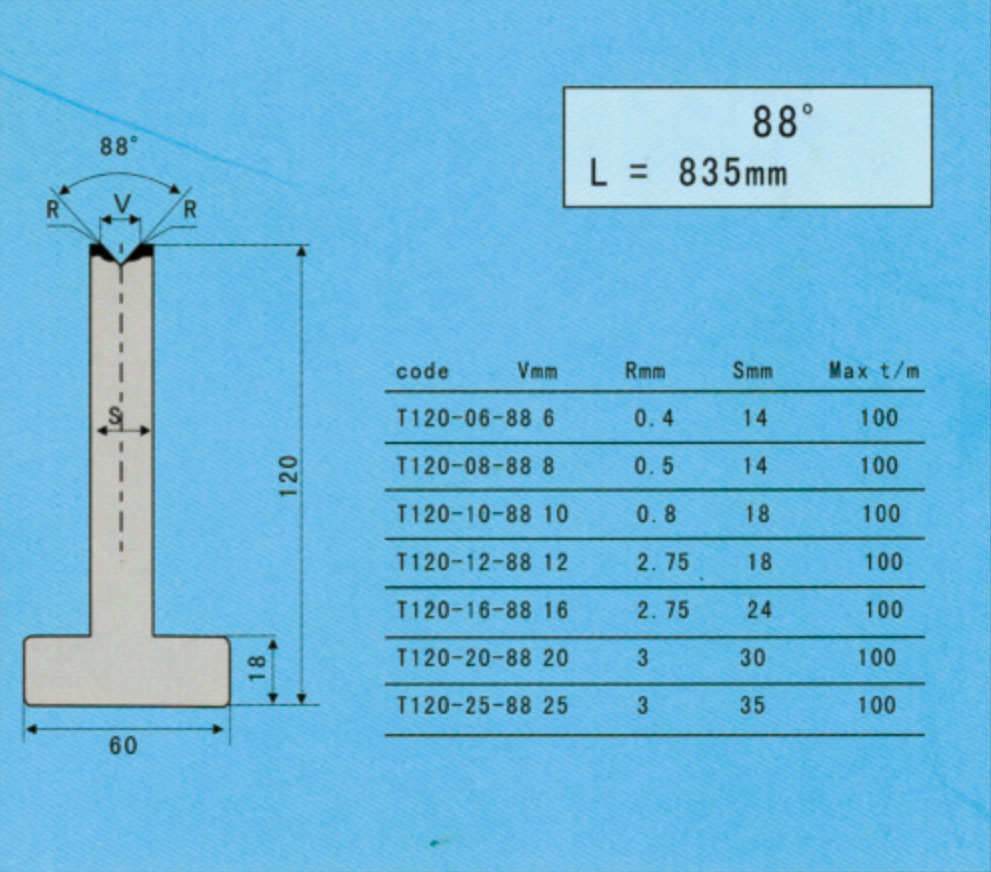

直角折彎用標準上模

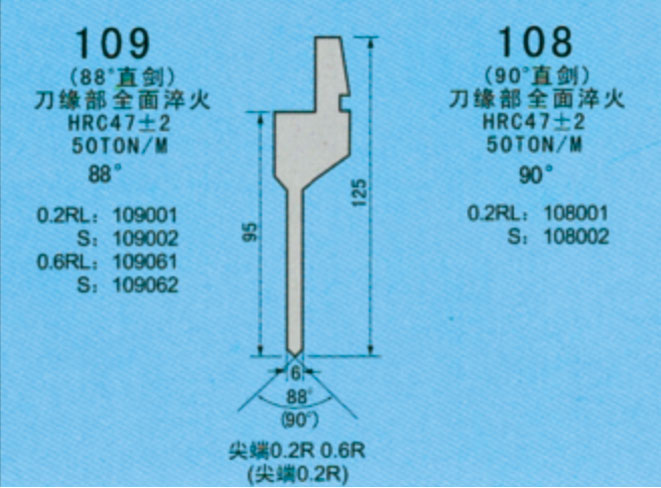

尖端角度88°(90°) L=835mm S=415mm

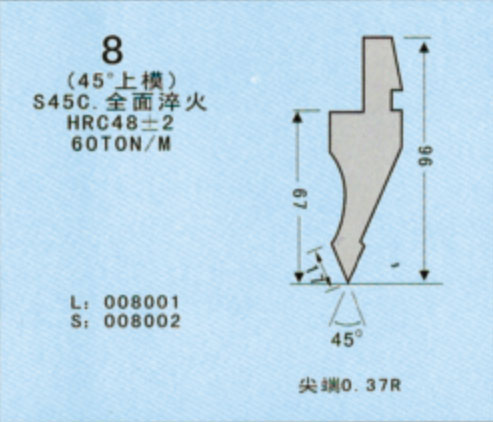

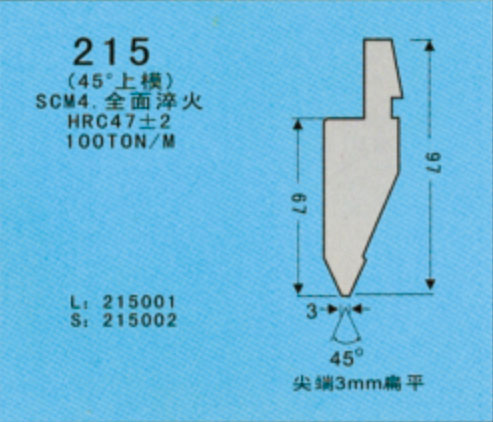

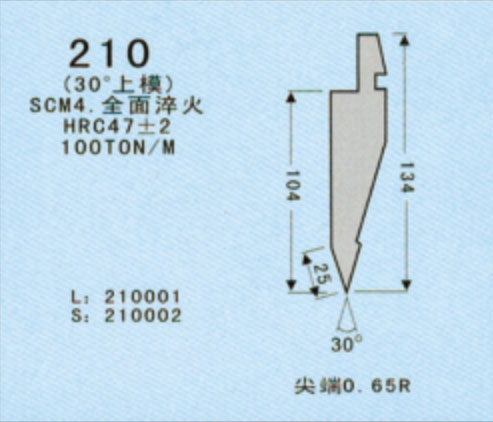

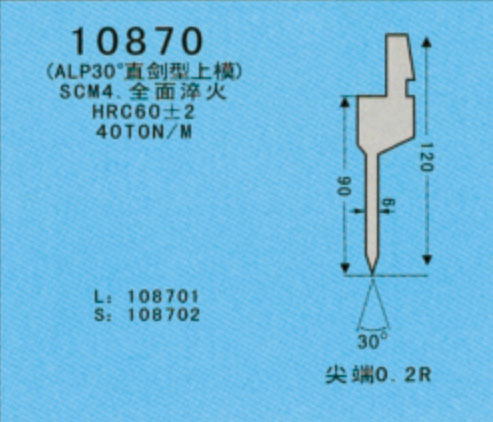

尖端角度60° L=45° S=30°

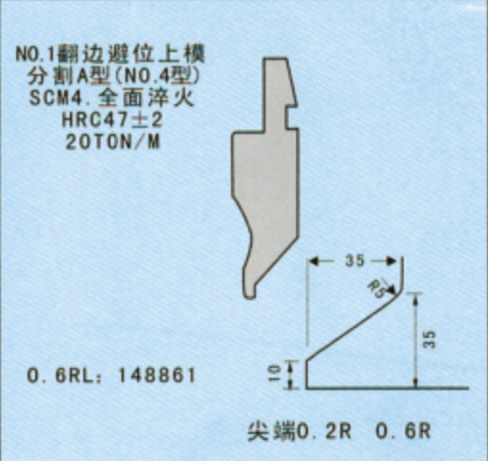

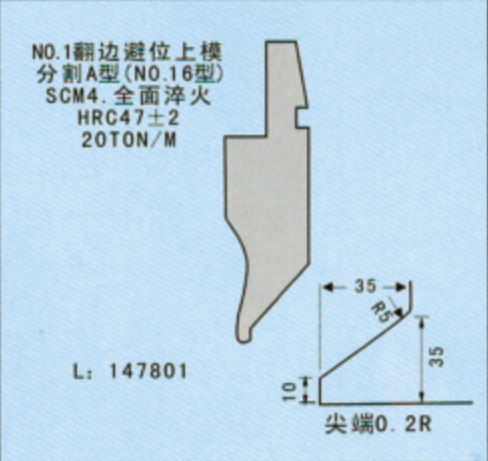

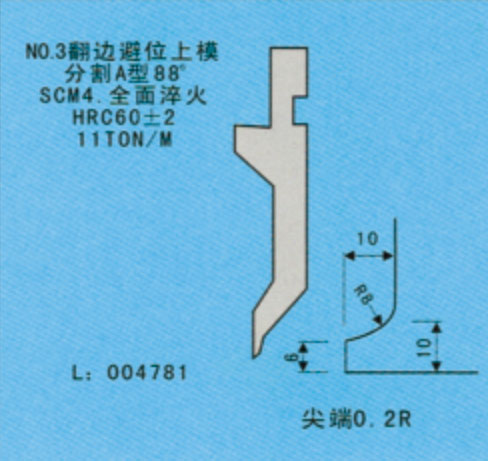

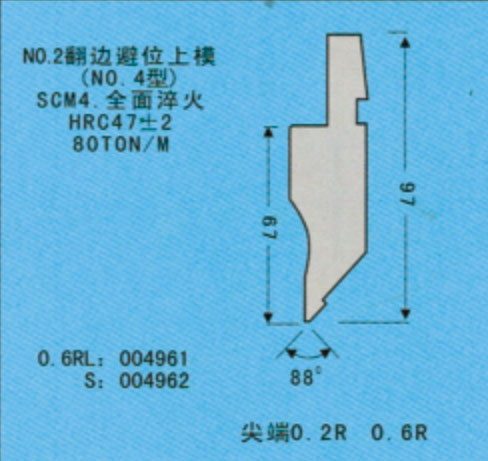

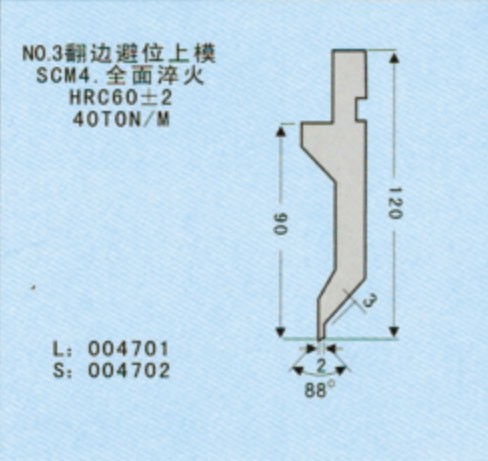

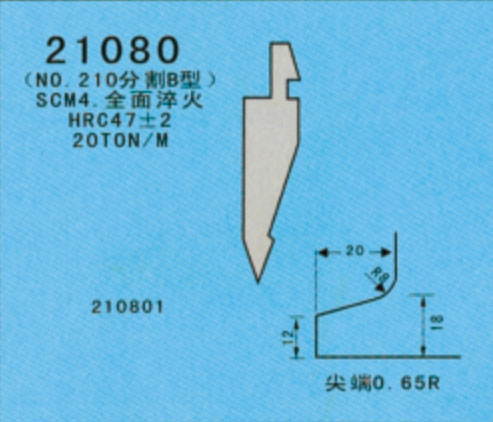

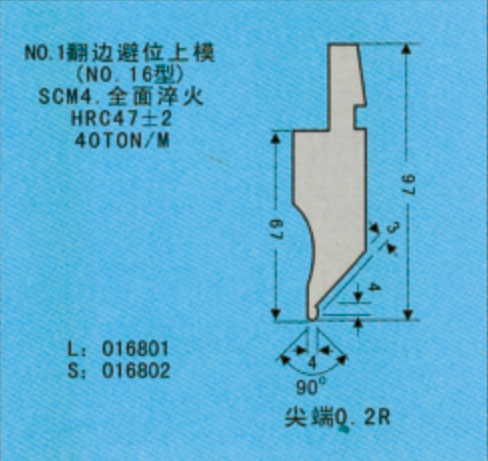

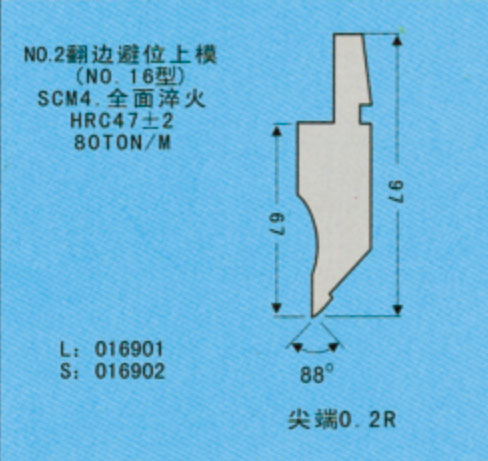

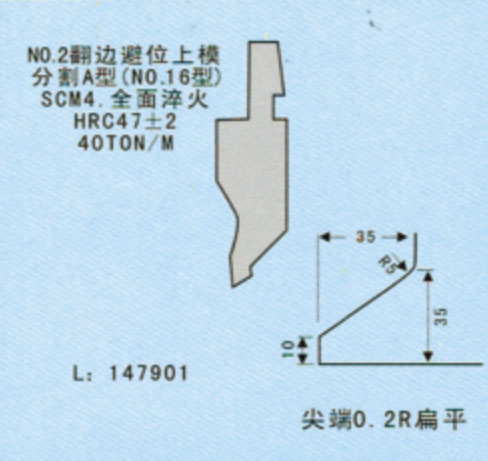

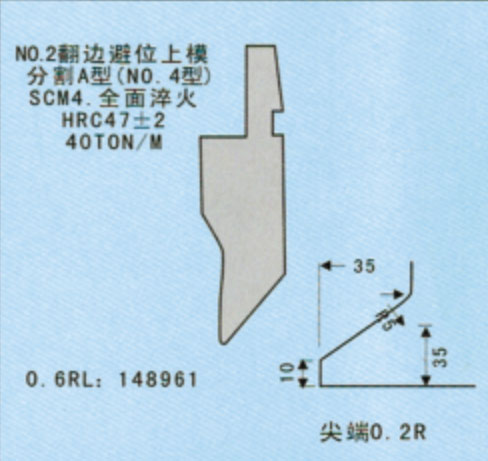

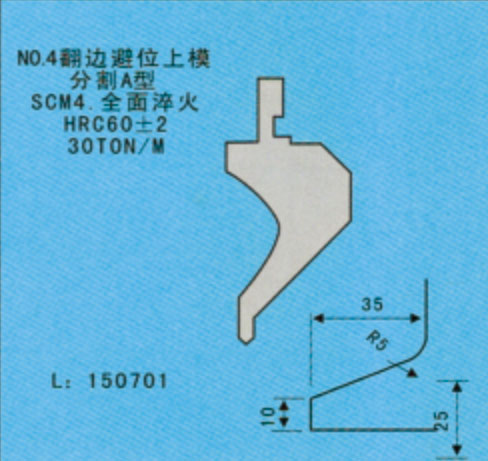

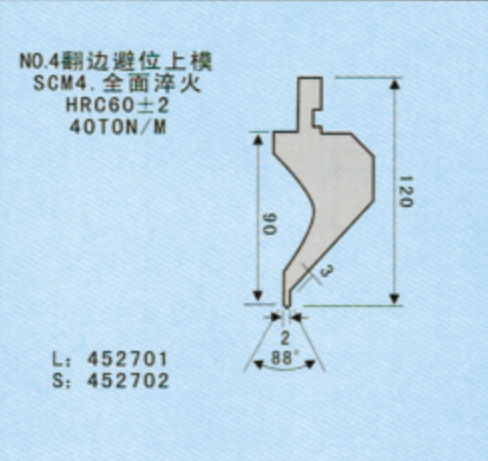

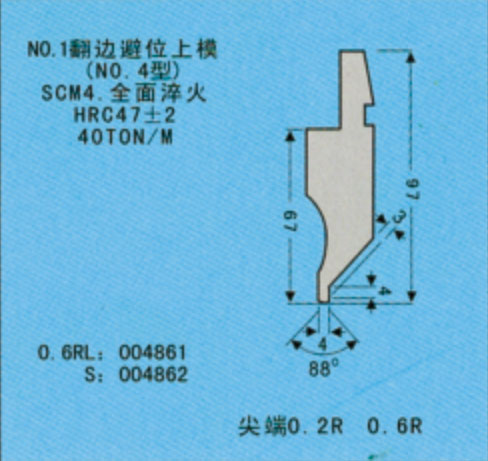

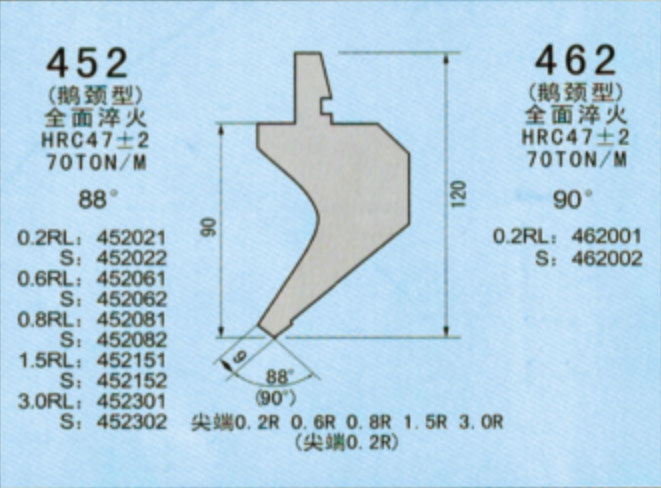

翻邊避位上模

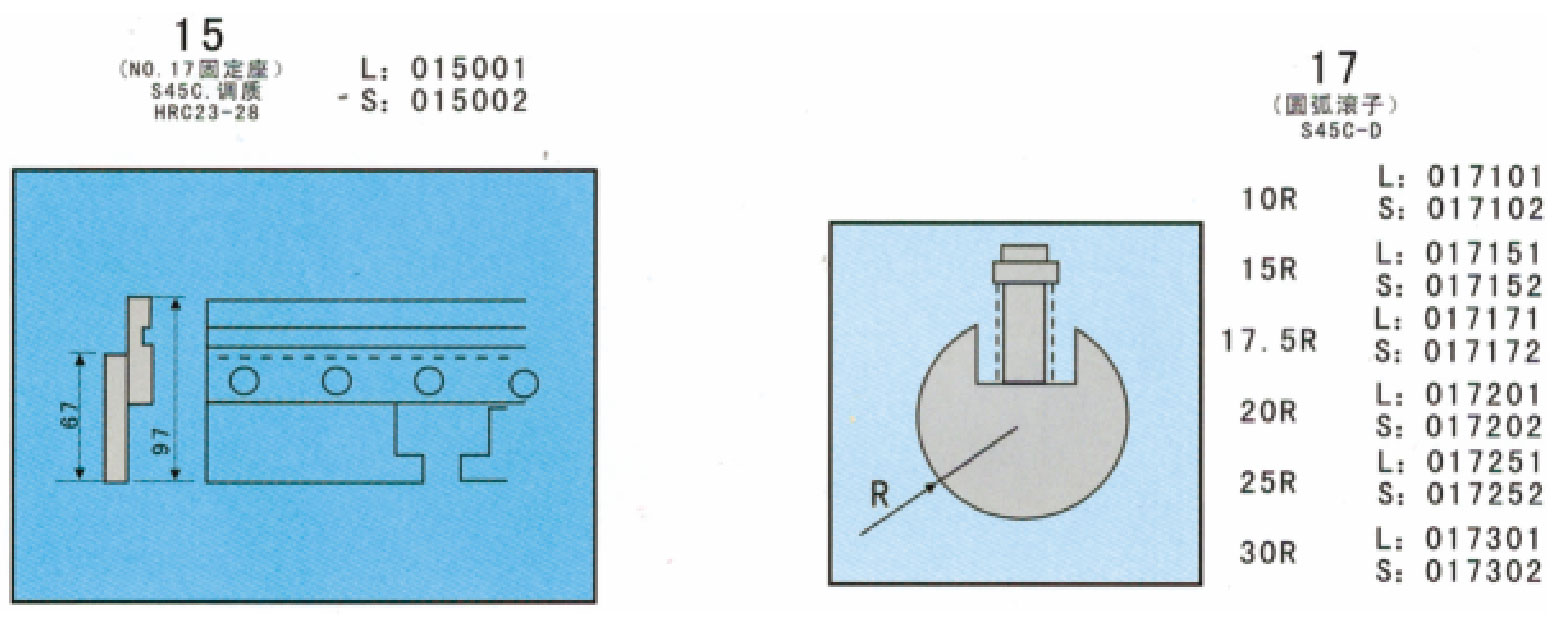

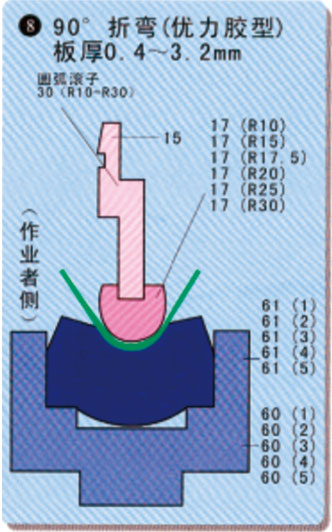

圓弧滾子上模

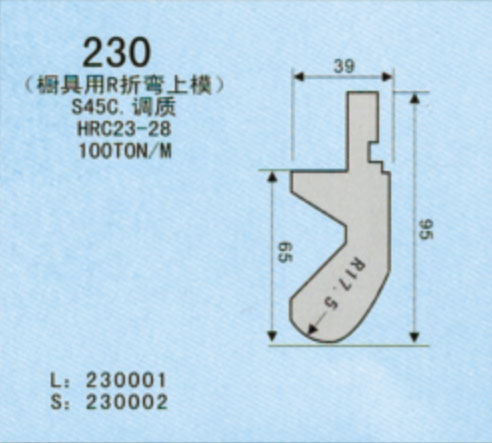

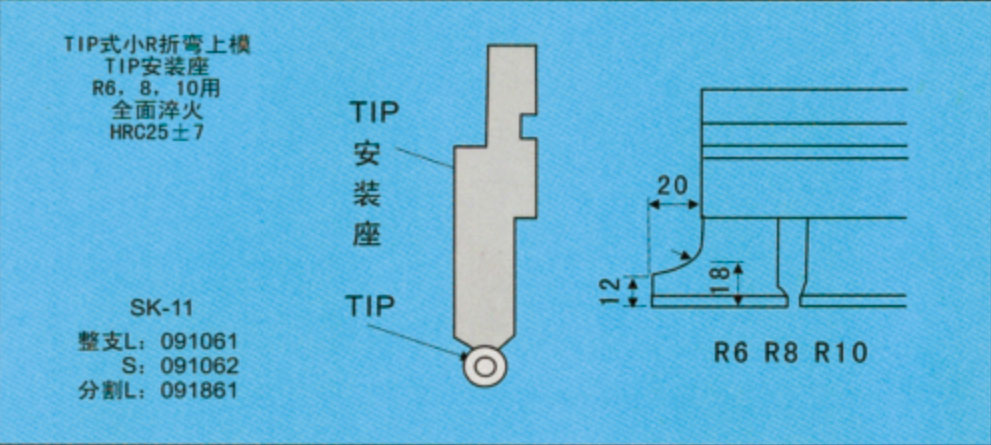

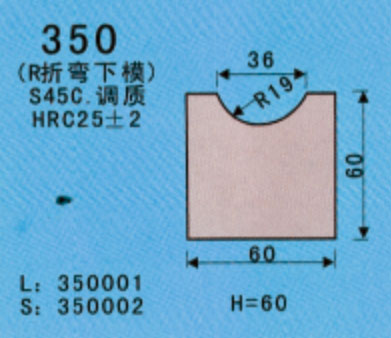

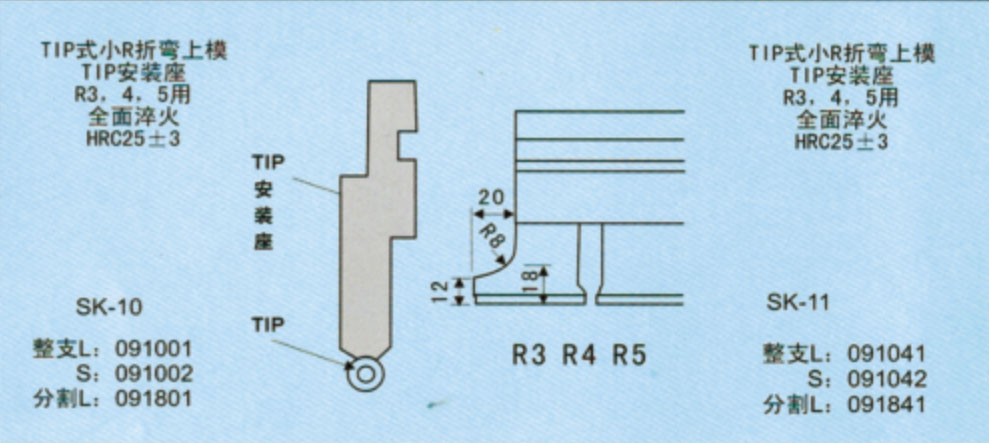

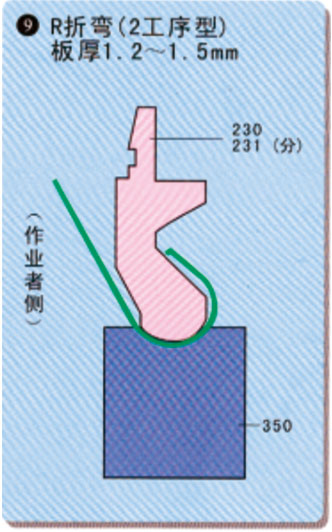

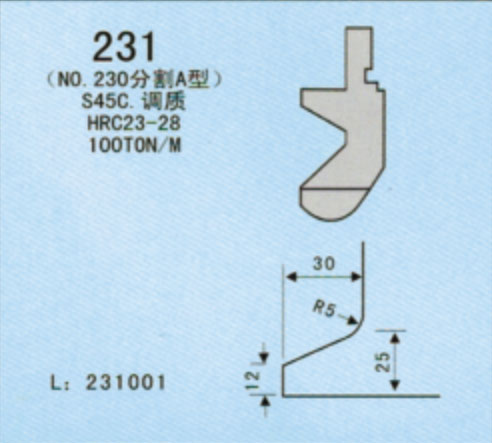

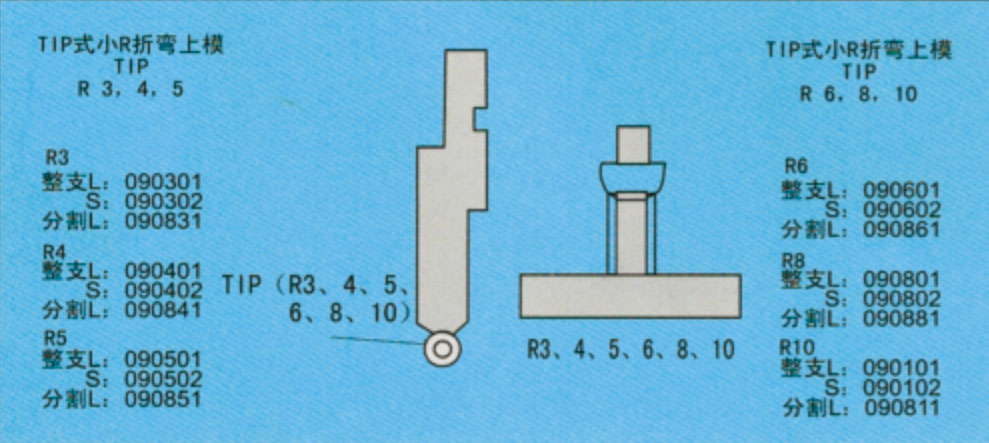

R圓弧折彎用上模
壓平上模

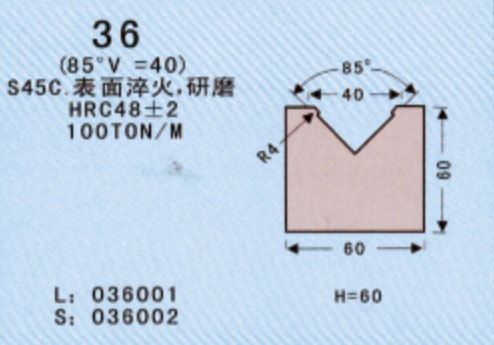

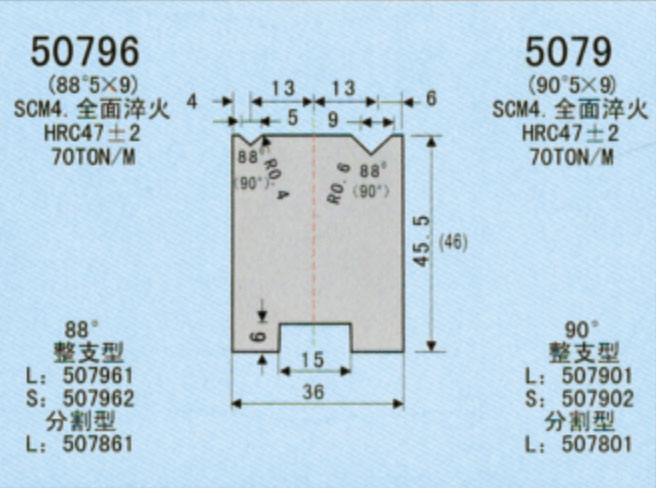

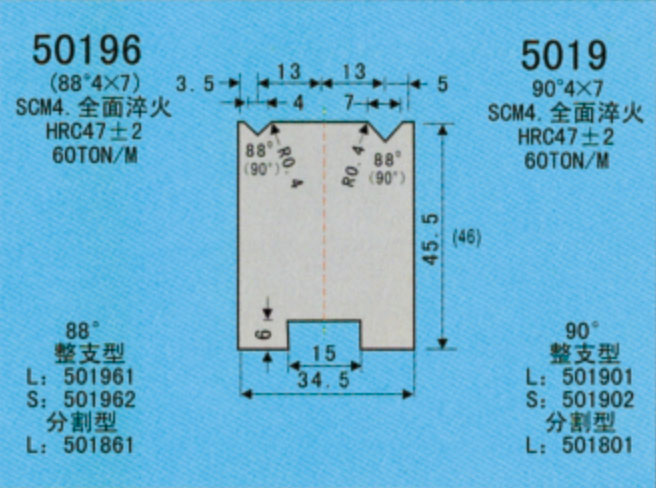

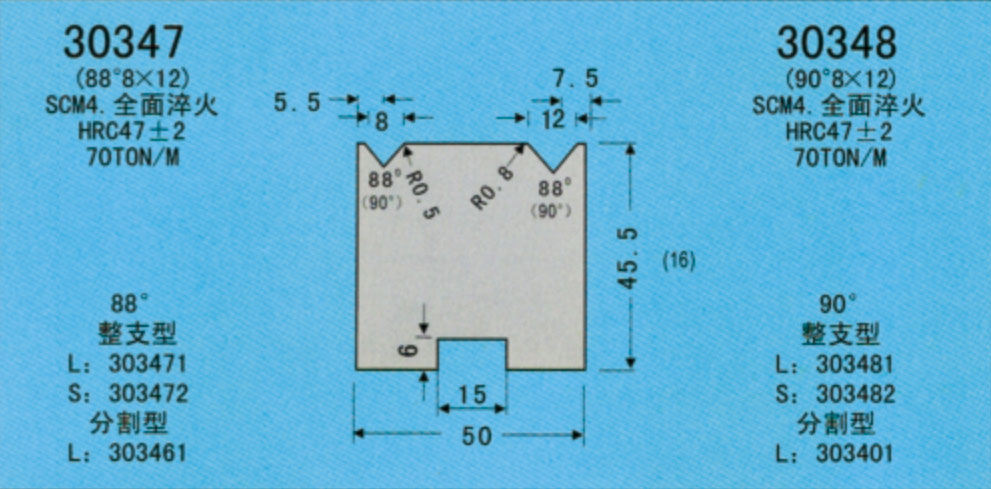

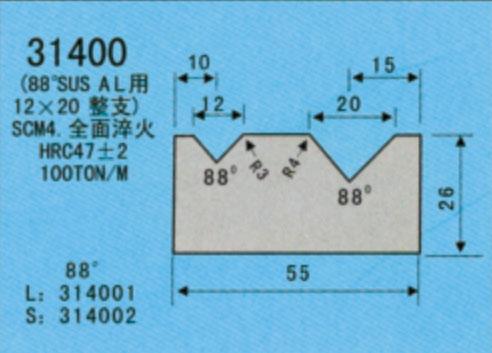

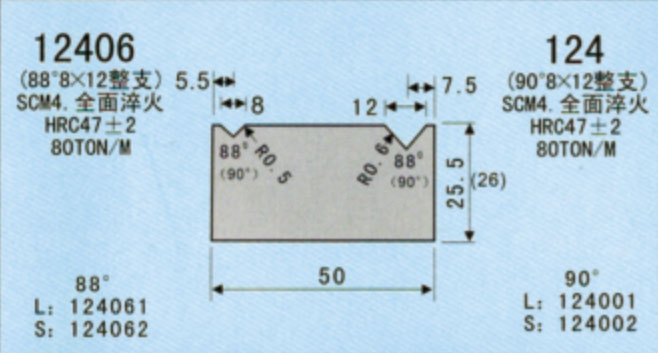

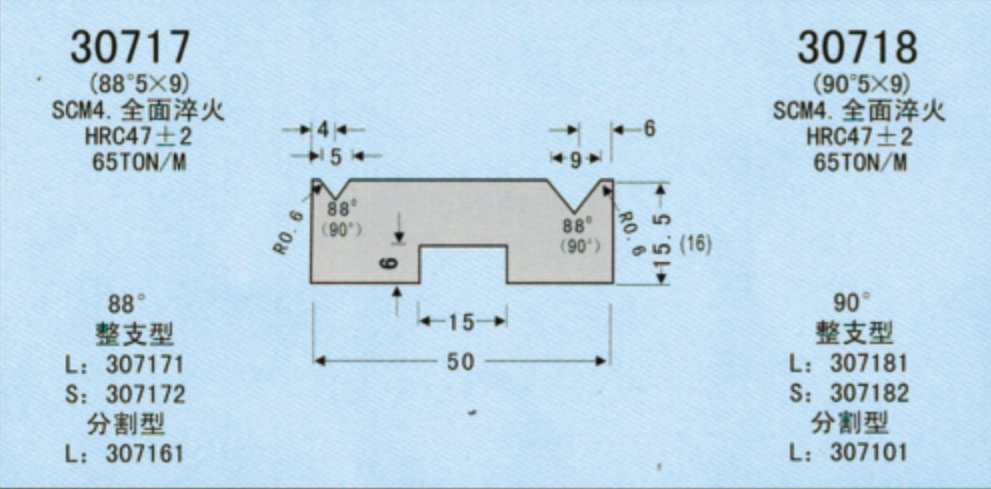

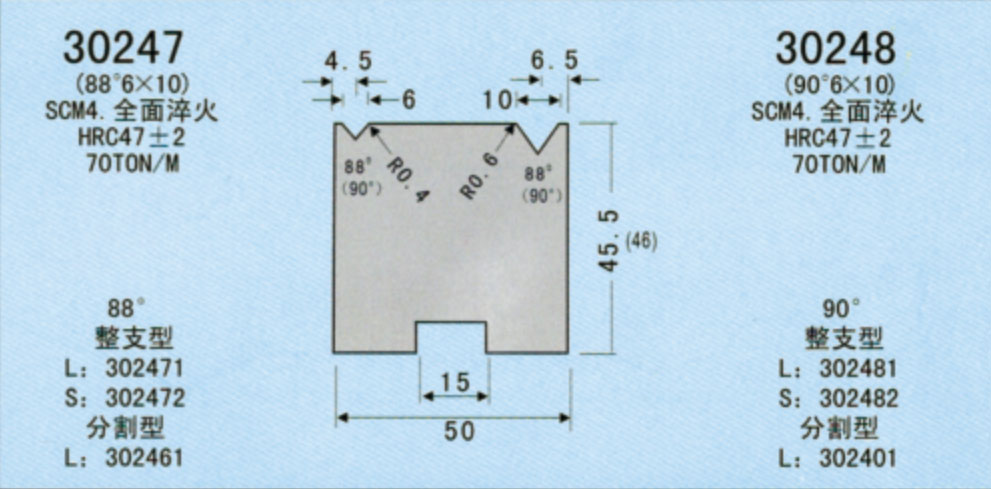

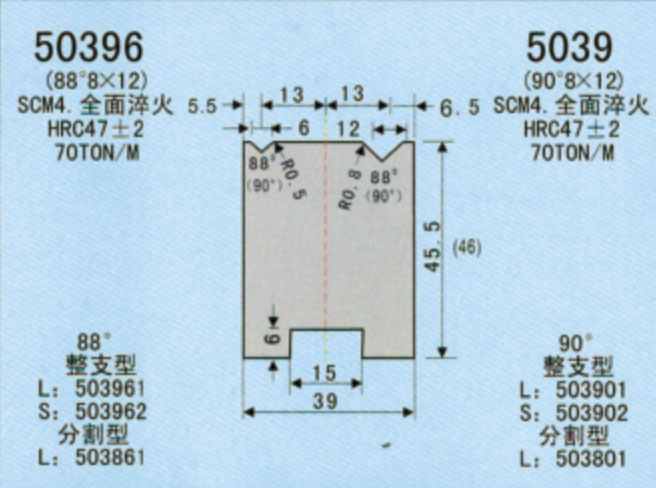

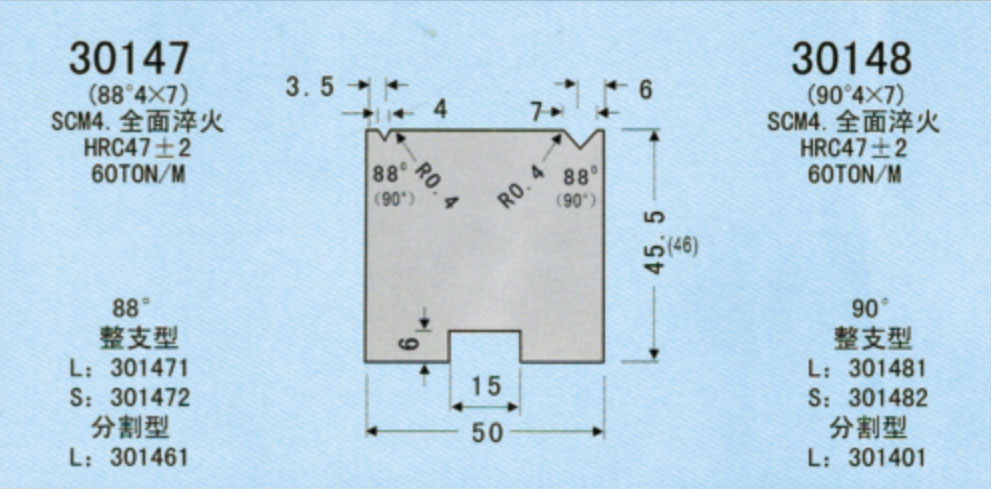

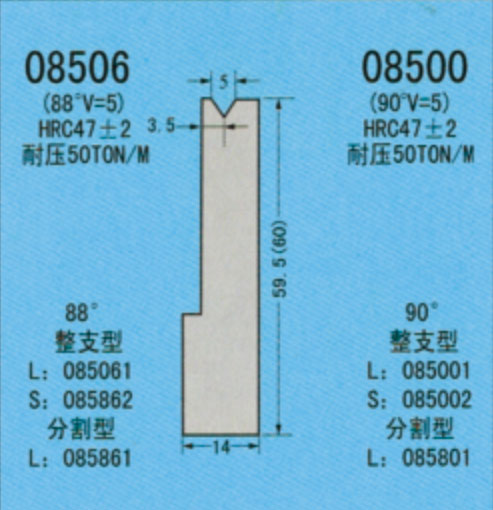

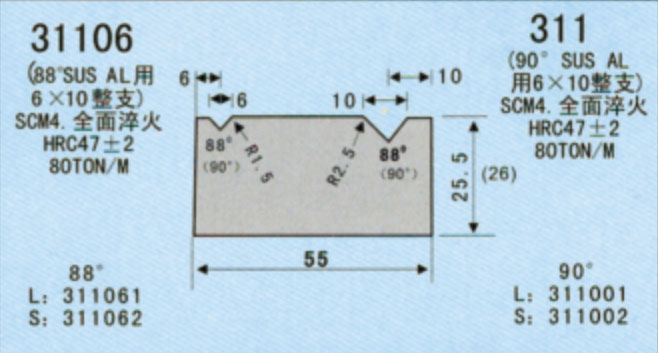

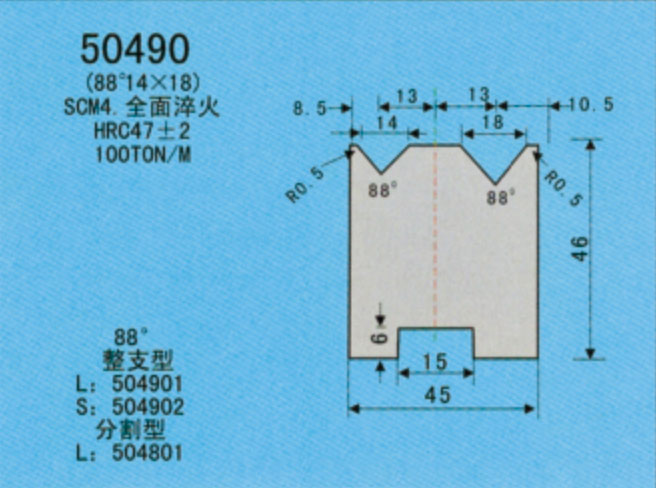

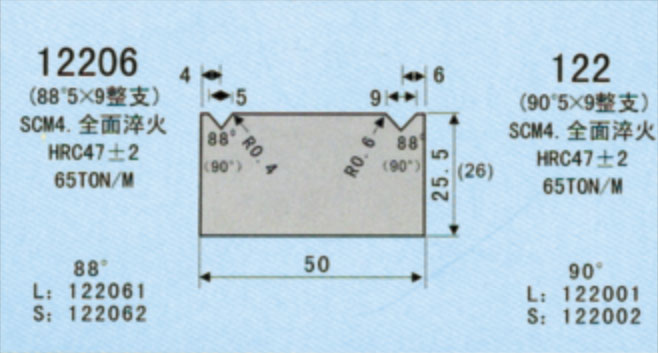

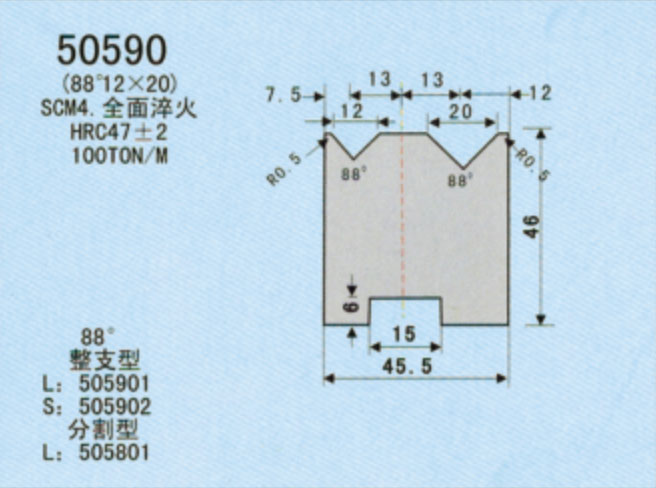

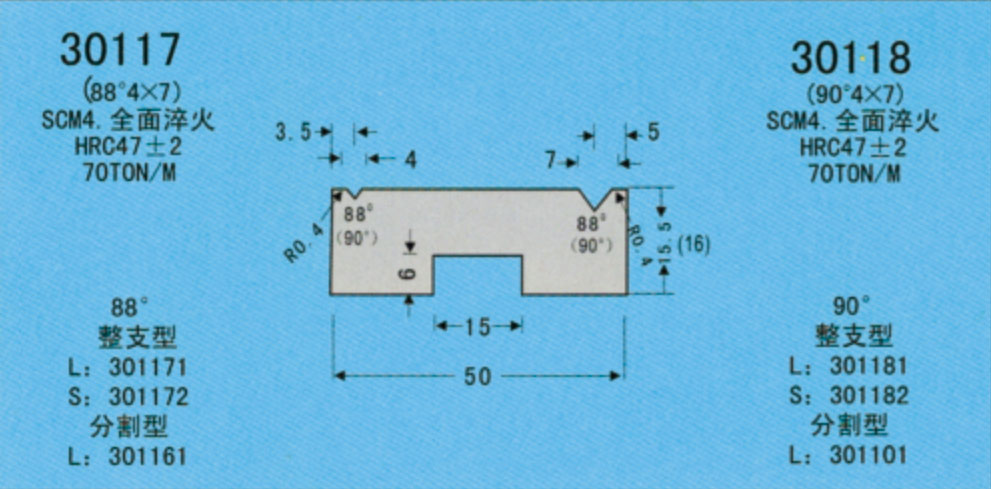

80°（90°）標注2V下面模

螺旋固定式L = 835mm S=415

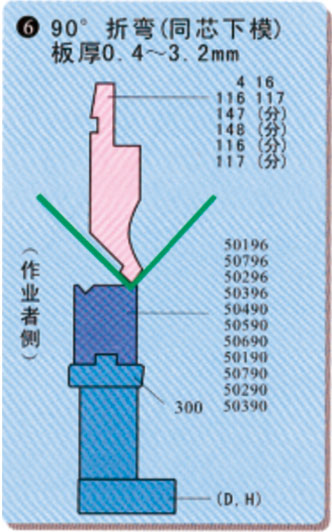

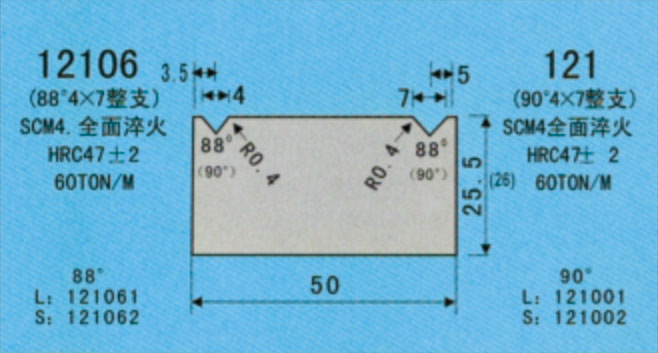

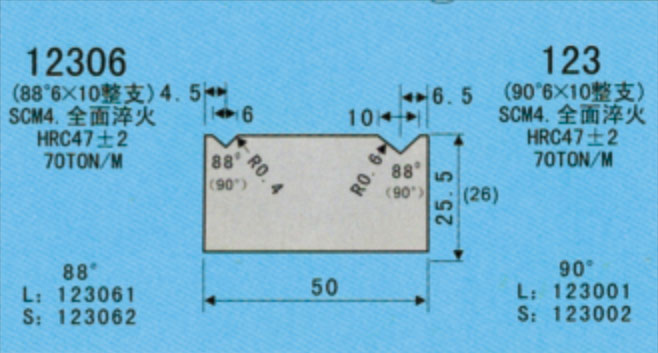

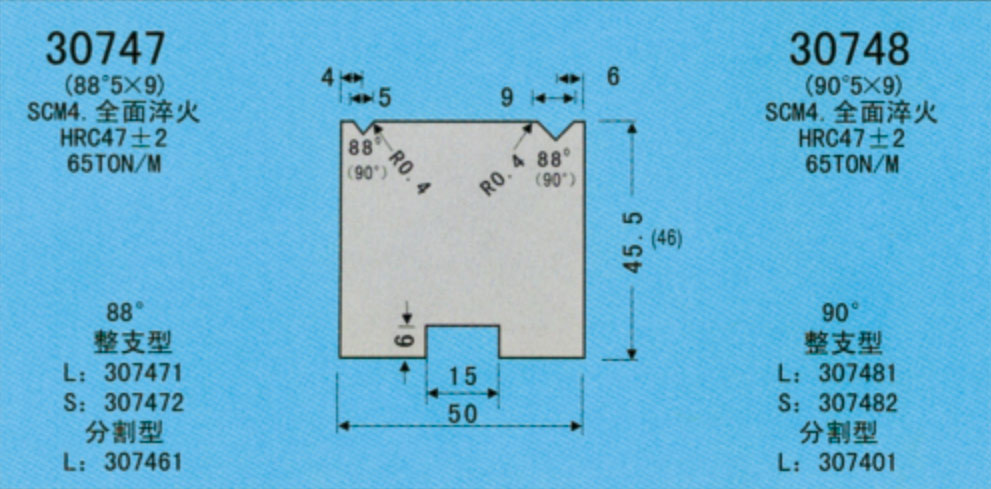

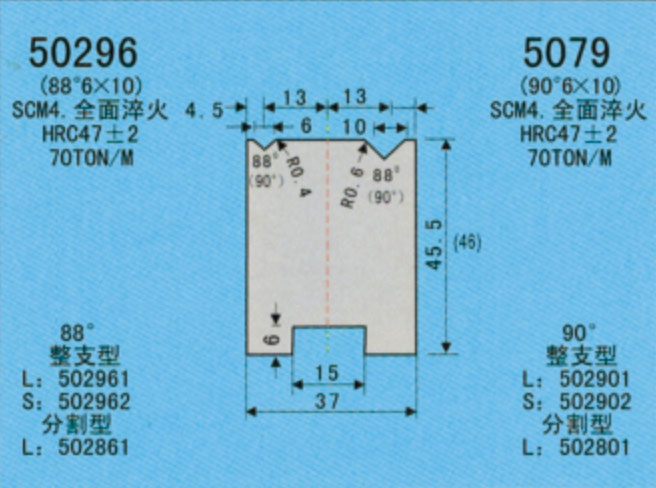

80°（90°）同芯2V下模

L = 835mm S=415

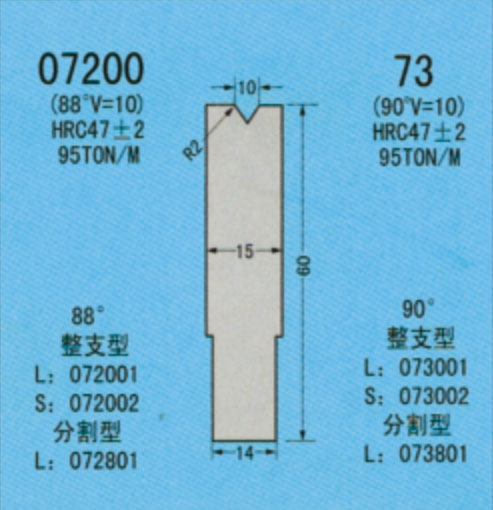

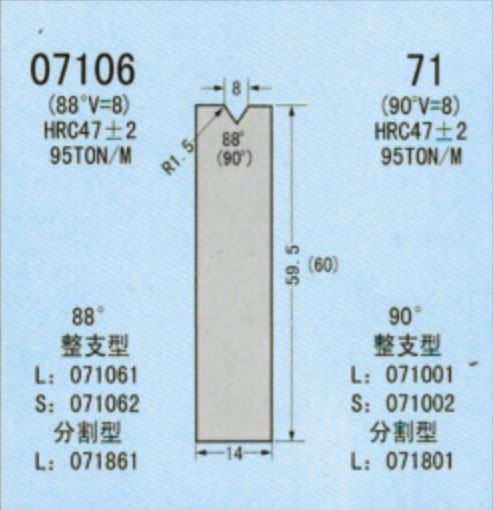

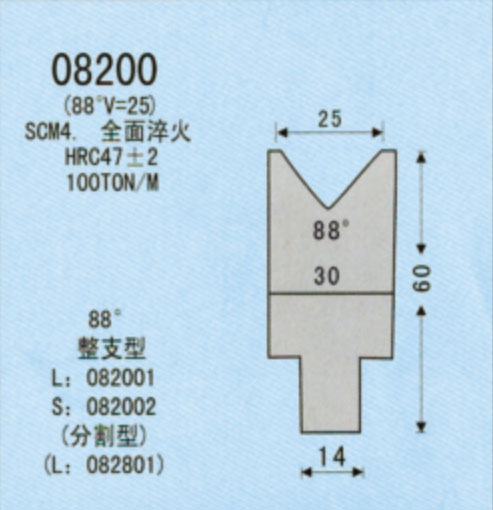

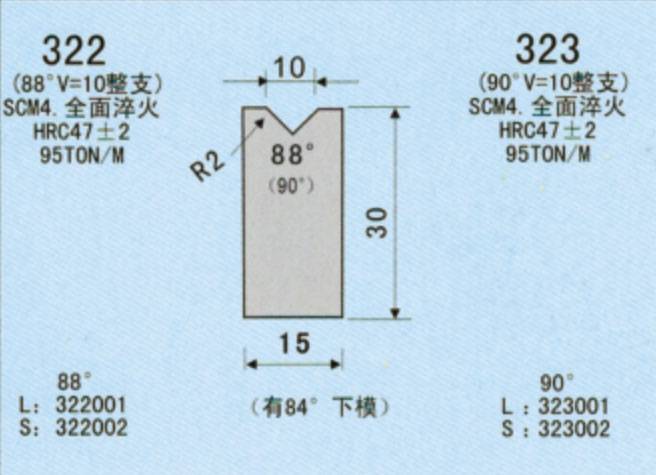

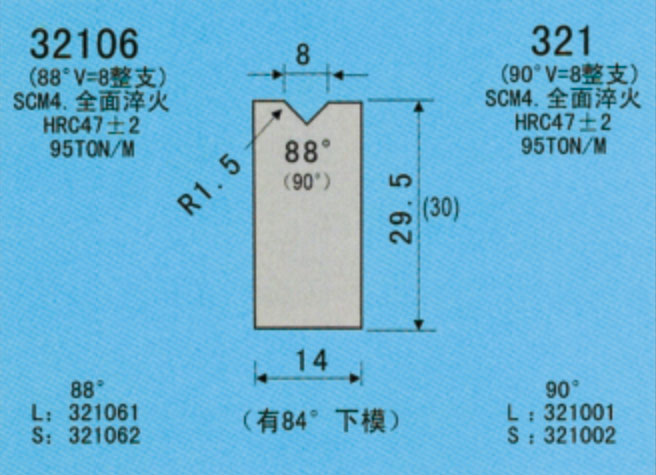

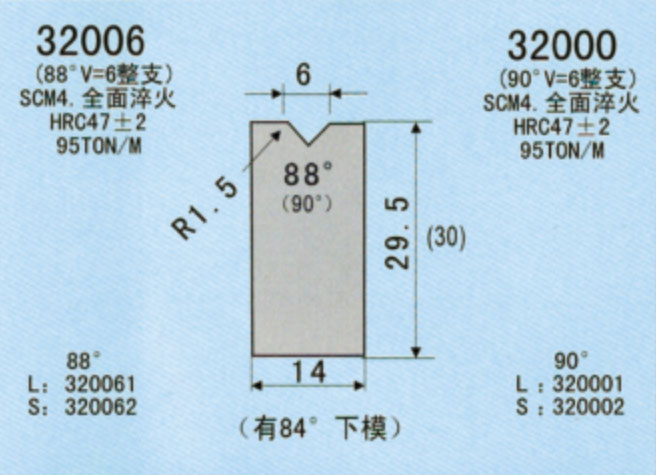

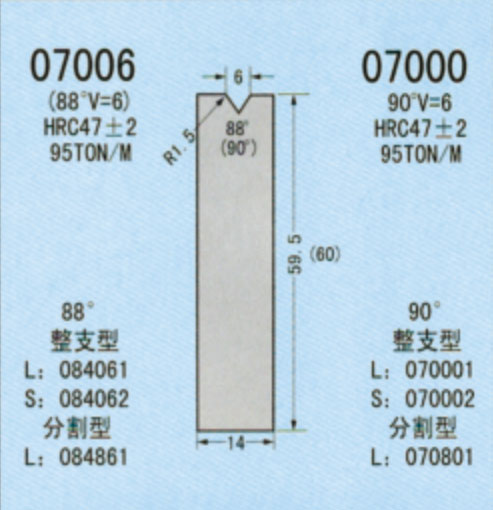

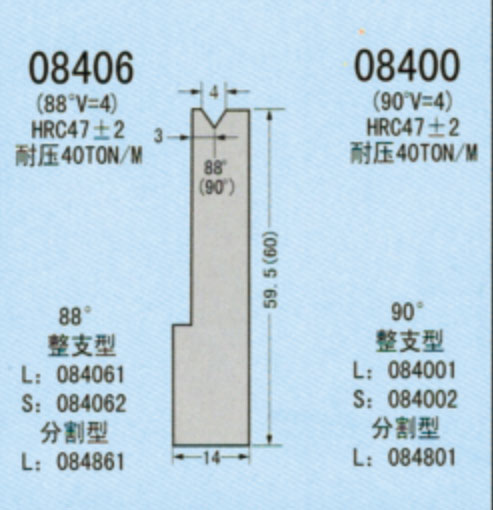

80°（90°）標注1V下模

L = 835mm S=415

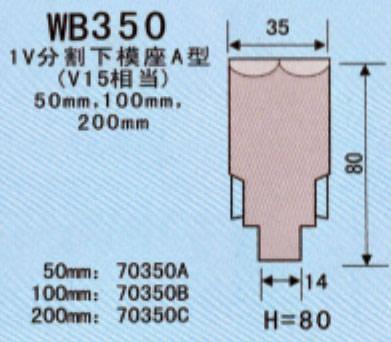

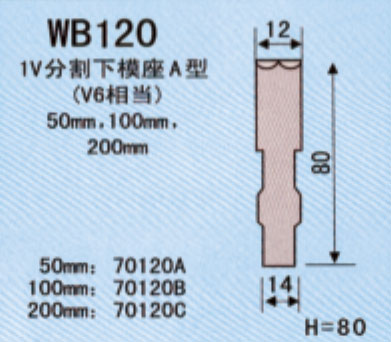

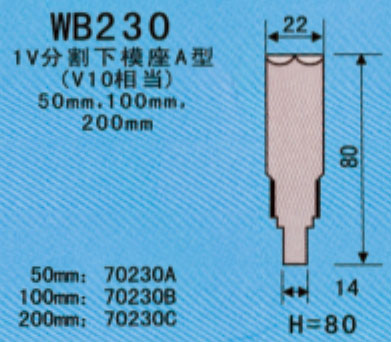

80°（90°）拆框用分割1V下模

L = 835mm S=415

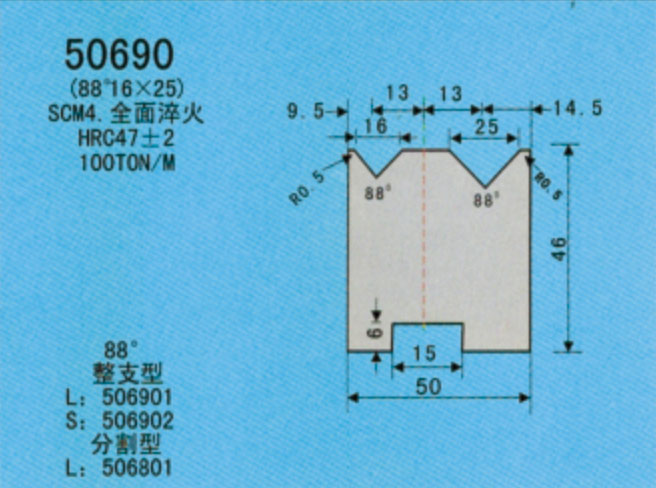

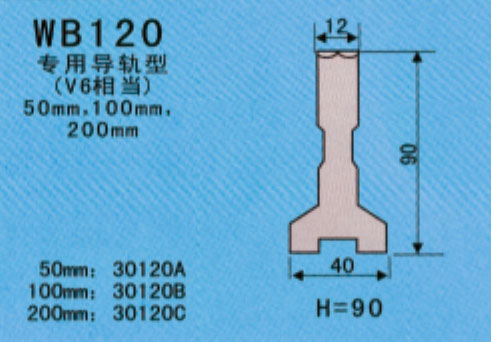

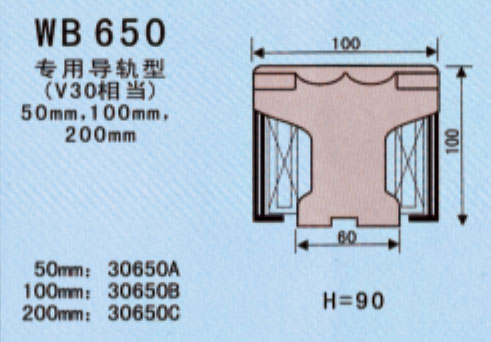

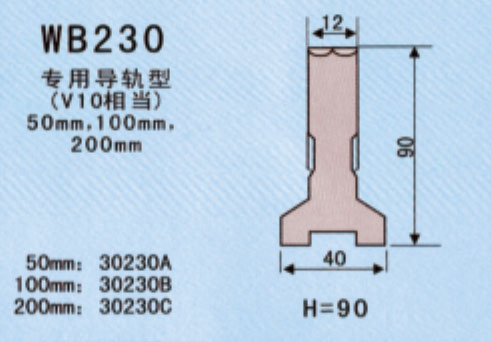

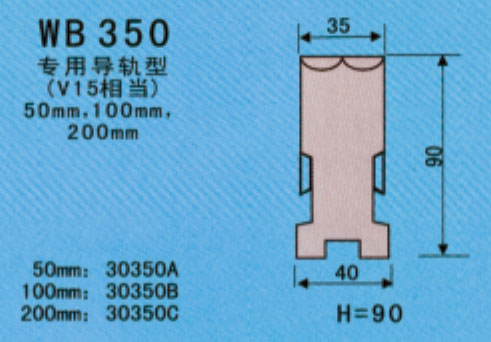

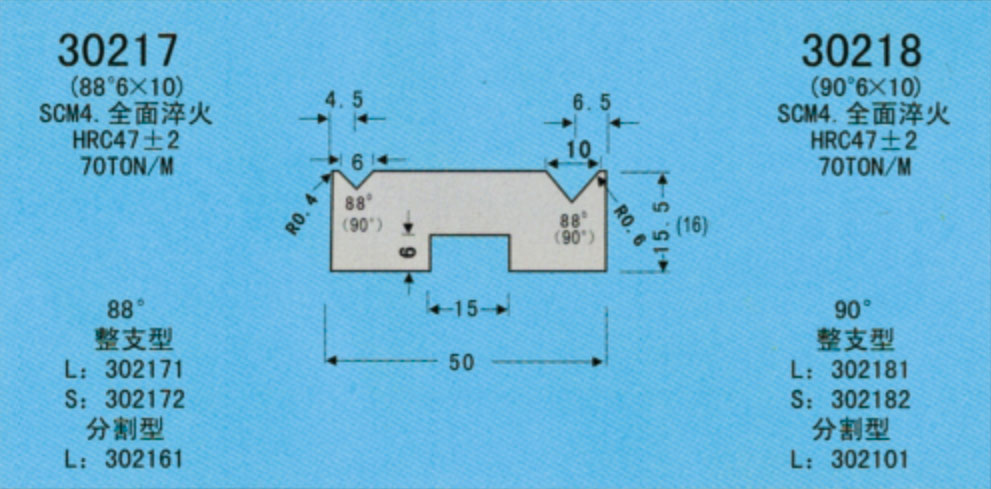

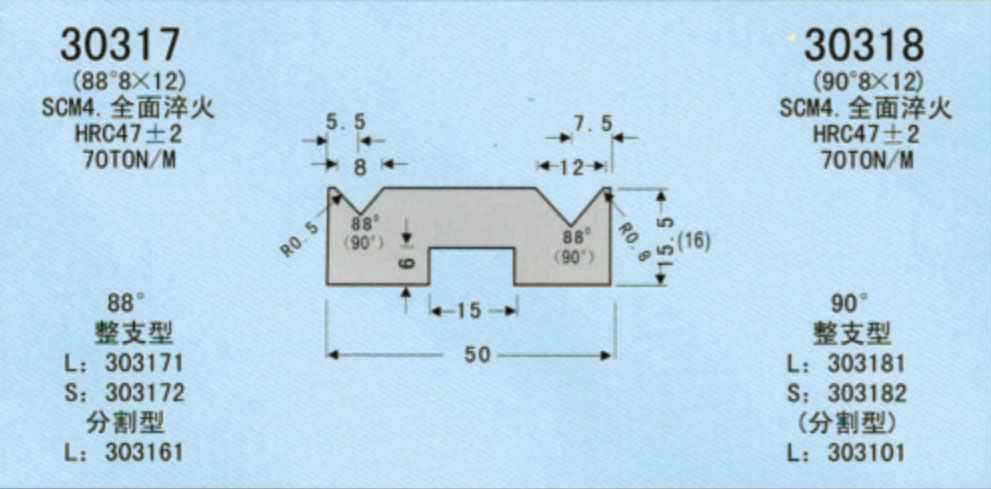

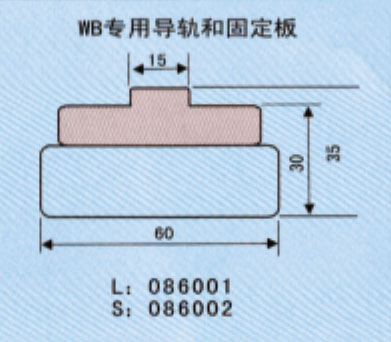

80°（90°）標準2V下面模

導軌固定式L = 835mm S=415

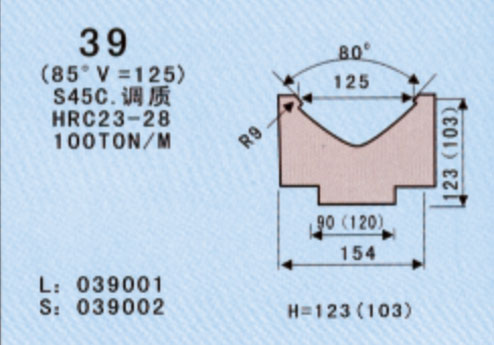

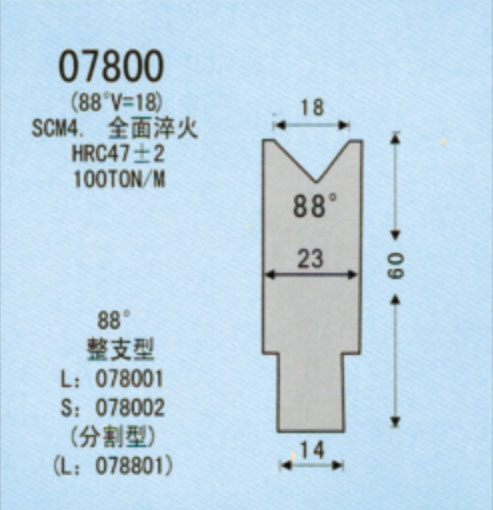

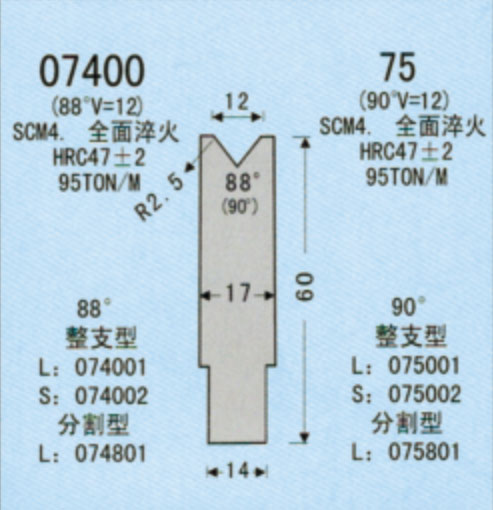

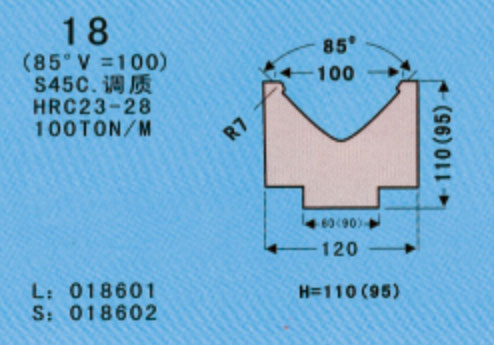

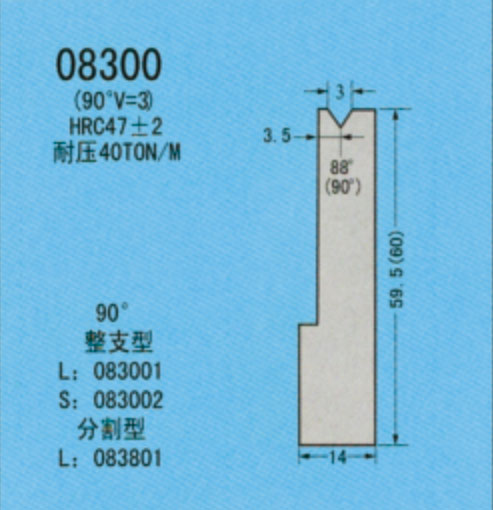

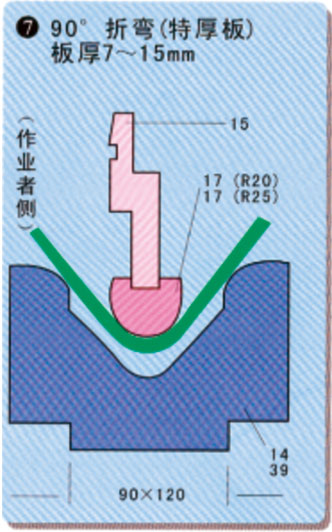

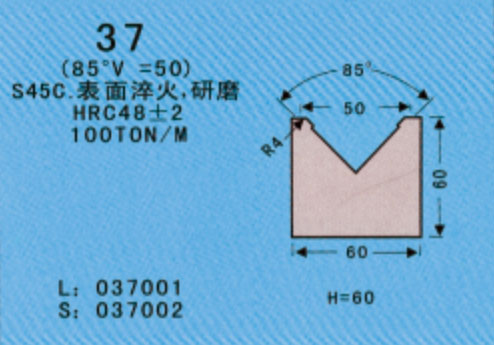

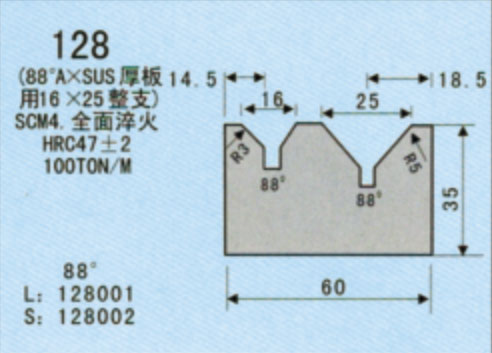

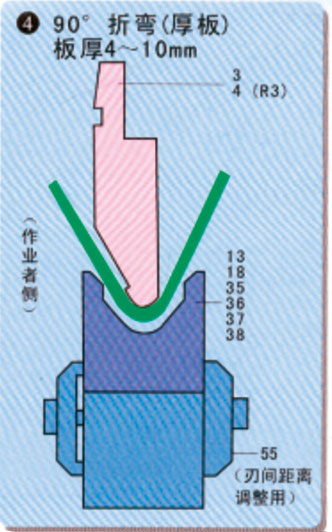

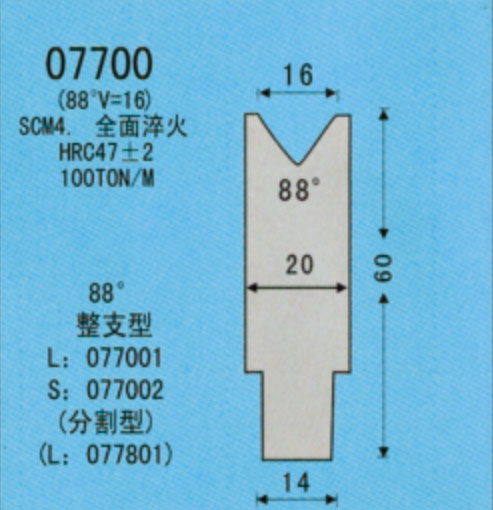

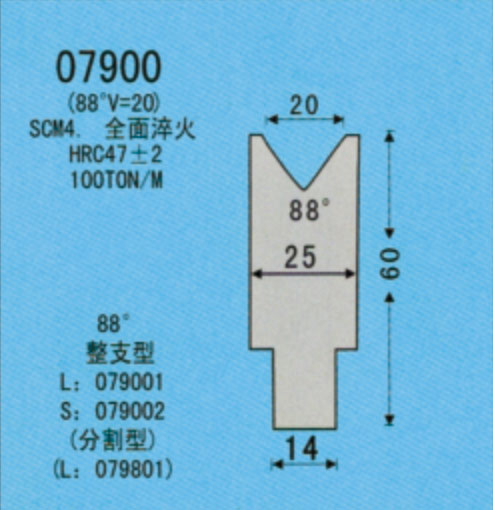

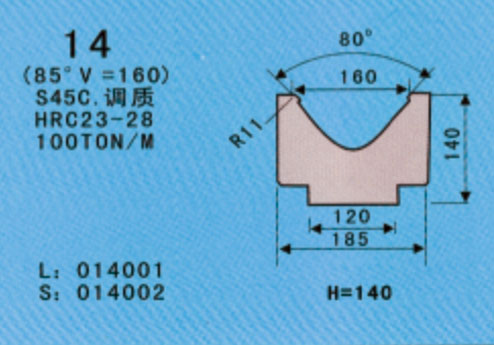

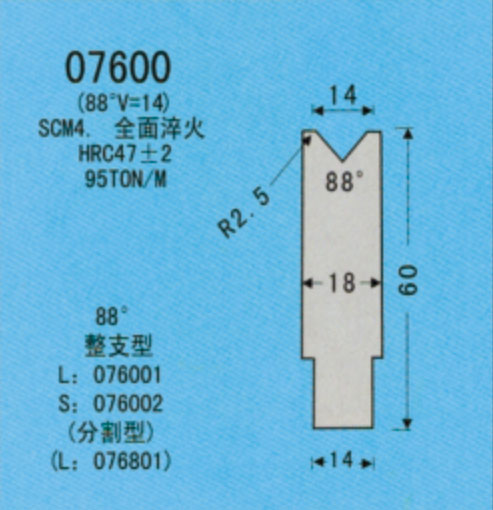

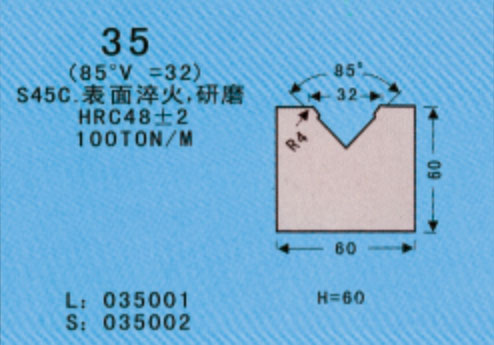

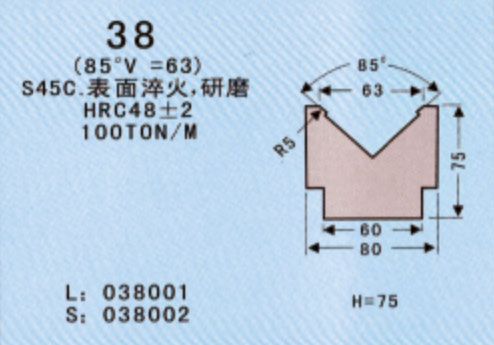

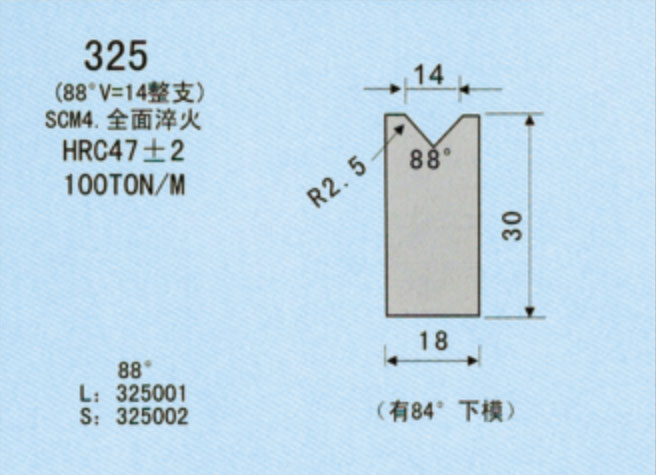

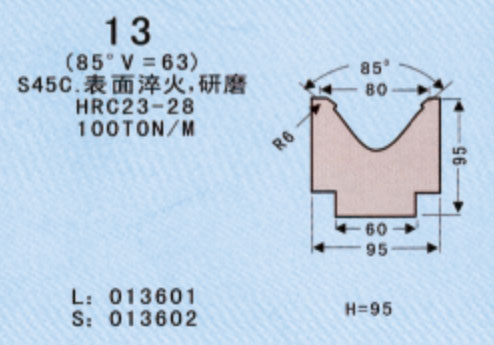

厚板折彎1V下模

L = 835mm S=415

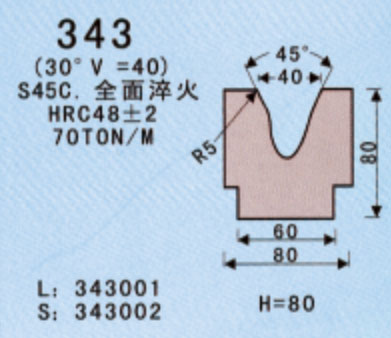

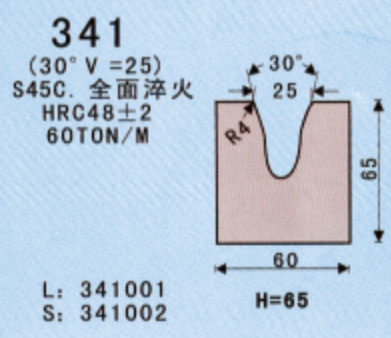

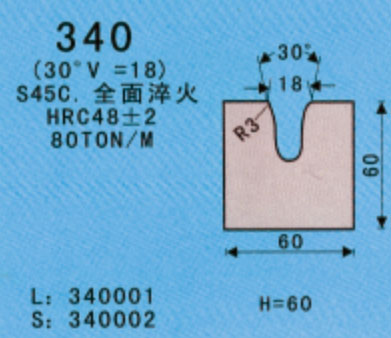

厚板用銳角下模30°45°

L = 835mm S=415

無傷痕折彎模
