智能壓鉚機

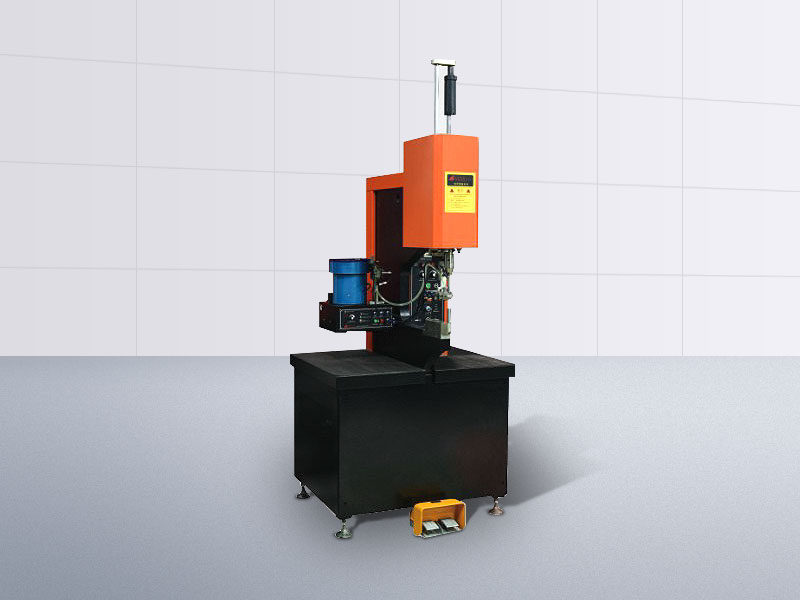

NC AFI 620 自動壓鉚機
NC AFI 620 自動壓鉚機特點
- 1、安全可靠：手指、模具保護系統標準配置，保護人身健康，消除安全隱患。
- 2、數字控制：壓鉚力、保壓時間、高度行程、壓鉚計數、防漏壓、壓鉚順序等可由人機界面數字化設定。
- 3、壓力更穩：全液壓系統，壓力穩定，壓鉚速度可達每分鐘60次。
- 4、喉口更深：標配508 MM超長喉口深度，壓鉚產品寬度達1000 MM。
- 5、高配工具：納思公司用二十多年連續沖壓模具技術打造壓鉚行業最強自動送料工具，秉承極致的理念要求，自動送料工具精簡實用、互換性強、適用性廣、快速更換、個性定做、解決疑難。除了在壓鉚機上實現螺母、螺柱、螺釘、銷釘?shù)染o固件的鉚接外，選配工裝后還可實現無鉚連接、翻孔、凸包拉伸、百葉窗、敲落孔、商標等板材成型。納思?jí)恒T，用了都說好！
- 6、節能環保：全液壓驅動相對氣動和液氣混動降低40%，大大降低了設備的能耗成本，機器只有在壓接瞬間施加全負荷，待機時間只有15%的能量消耗。
NC AFI-620 自動壓鉚機技術規格參數
| NC AFI-620 自動壓鉚機技術規格參數 | |
| 1、驅動系統 | 全液壓PLC控制系統 |
| 2、人機顯示屏界面 | （選擇配置） |
| 3、最大公稱壓力 | 56 KN（6噸） |
| 4、喉口高度 | 400 MM |
| 5、喉口深度 | 508 MM |
| 6、上沖頭往復行程 | 200 MM |
| 7、送釘振動盤 | 1個（選擇配置） |
| 8、自動選送釘工具 | 1套（選擇配置） |
| 9、自動送釘系統 | 標準配置 |
| 10、適用鉚釘類型 | 螺柱、短螺柱、螺母、防水螺母、螺釘、銷釘、卡釘?shù)染o固件 |
| 11適用板材類型 | 0.8-4.0 MM金屬和非金屬板料 |
| 12、鉚釘長度范圍 | 2．2—55 MM |
| 13、安全保護系統 | 手指、模具保護系統（標準配置） |
| 14、批量防漏、計數系統 | 標準配置 |
| 15、載荷駐留計時器 | 標準配置 |
| 16、正向限位裝置 | 標準配置 |
| 17、設備重量 | 660 kg |
| 18、尺寸參數 | 長X寬X高=950X1300X2100 MM |
| 19、液壓油 | 46 # / 32 # |
| 20、油箱容量 | 80 L |
| 21、氣源壓力 | 5-10 kg / cm2 (0.5-1.0MPa) |
| 22、設備總功率 | 2.3 K W |
| 23、適用電壓 | AC 380 V 3相4線 |
NC AFI-620 自動壓鉚機適用范圍
| NC AFI-620 自動壓鉚機適用范圍 | |
| 鉚接螺柱(PEM標準) | ≤ M5 |
| 鉚接螺母(PEM標準) | ≤ M10 |
| 鉚接螺釘(PEM標準) | ≤ M8 |
| 刺穿鎖鉚連接(材料厚度) | ≤ 4.0 MM |
| 抽牙翻邊(后續攻螺紋) | ≤ M8 |
| 無鉚釘連接(材料厚度) | ≤ 6.0 MM |
| 凸包成形(外接圓) | ≤ Ø80 MM |
| 敲落孔(尺子范圍) | ≤ Ø60 MM |
| 百葉窗(尺子范圍) | ≤ 80X5 MM |
