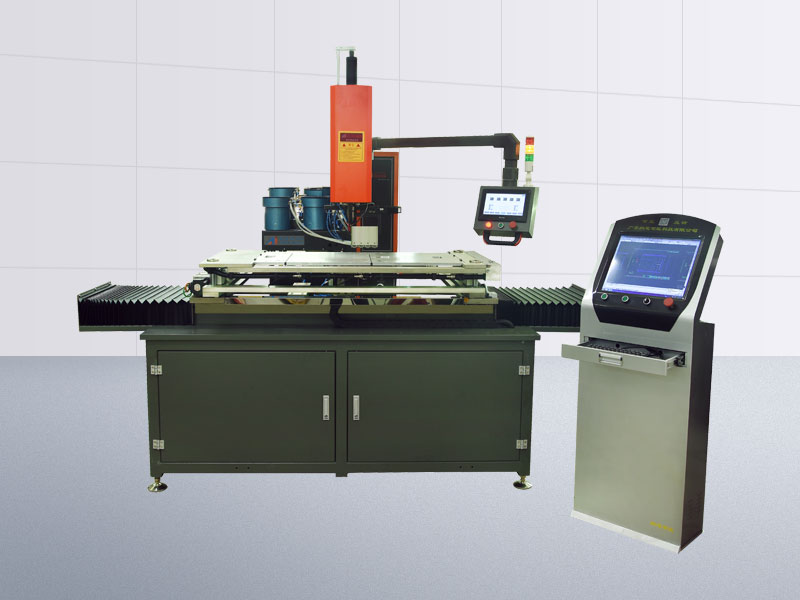

NC SFI1028 （4E）智能壓鉚機
NC SFI-1028（4E） 智能壓鉚中心型號說明
- NC—廣東納思智能科技有限公司英文縮寫
- SFI—Smart Fastener Insertions 智能雙泵液壓壓鉚機英文縮寫
- 10—最大公 稱壓力10噸
- 28—喉口深度28英寸（700 MM）
- （4E）—4套振動盤、自動選送釘工具和上下智能模具庫
NC SFI-1028（4E）智能壓鉚中心主部件
- 一、NCAFI 1028智能雙泵液壓壓鉚機一臺，喉高450mm，喉深700 MM
- 二、四工位智能壓鉚系統一套，任意型號、長短不同四款螺母、螺柱、螺釘同時混合使用。
- 三、智能自動送料壓鉚工作平臺一套（行程1000 X 650 MM）。
NC SFI1028 （4E）智能壓鉚機
NC SFI -1028（4E）智能壓鉚中心特點
- 1、智能壓鉚：全智能自動化壓鉚，實現無人操作壓鉚，配上自動上下料機器人，實現智慧柔性壓鉚生產線，大幅節省成本、提高質量、提升效率。
- 2、全能壓鉚：任意長短、任意型號鉚釘（螺母、螺柱、螺釘）的四種組合均可，適用范圍廣，解決復雜、高難度鉚釘?shù)娜詣?dòng)壓鉚。
- 3、 智慧數字：壓鉚力、保壓時間、高度行程、壓鉚計數、防漏壓、壓鉚順序等全部由電腦和人機界面可視數字化操作。
- 4、自動編程：智能編程系統，可由CAD轉換自動編程，方便快捷。
- 5、更加安全：全程實現無人化生產，消除人為造成的品質、安全隱患。
- 6、壓力穩定：配置十噸智能壓鉚機，壓力穩定，并可根據鉚釘和板材自動調整壓力大小。
- 7、使用靈活：納思智能自動壓鉚系統核心組成是智能雙泵液壓壓鉚機、升降智能自動送 料壓鉚平臺兩部份連接，有需要時可分開使用。
- 8、節能環保：全液壓驅動，機器只有在壓接瞬間施加全負荷，待機時間只有15%的能量消耗，大大降低了設備的能耗成本。
NC SFI-1028 （4E）智能壓鉚中心技術規格參數
| NC SFI-1028 （4E）智能壓鉚中心技術規格參數 | |
| 1、驅動系統 | 雙泵液壓PLC控制系統 |
| 2、人機顯示屏界面 | 標準配置 |
| 3、最大公稱壓力 | 98KN（10噸） |
| 4、喉口高度 | 450MM |
| 5、喉口深度 | 700 MM |
| 6、上沖頭往復行程 | 200 MM |
| 7、自動選送釘系統 | 4套標準配置（含振動盤、上下模庫） |
| 8、自動選送釘工具 | 4套（選擇配置） |
| 9、智能壓鉚工作臺 | 產品加工范圍：1000 X 650 MM（選擇配置） |
| 10、適用鉚釘類型 | 螺柱、短螺柱、螺母、防水螺母、螺釘、銷釘、卡釘?shù)染o固件 |
| 11、適用板材類型 | 0．8-6.0 MM 金屬和非金屬板料 |
| 12、鉚釘長度范圍 | 2．2—25 MM |
| 13、安全保護系統 | 手指、模具保護系統（標準配置） |
| 14、批量防漏、計數系統 | 標準配置 |
| 15、載荷駐留計時器 | 標準配置 |
| 16、正向限位裝置 | 標準配置 |
| 17、設備重量 | 2550 k g |
| 18、尺寸參數 | 長X寬X高=3000 X 3000 X 2100 MM |
| 19、液壓油 | 46 # / 32 # |
| 20、油箱容量 | 100 L |
| 21、氣源壓力 | 5-10 k g / c m2 (0.5-1.0 M Pa) |
| 22、設備總功率 | 3.8 k w |
| 23、適用電壓 | AC380V 3相4線 |
NC SFI-1028 （4E）智能壓鉚機適用范圍
| NC SFI-1028 （4E）智能壓鉚機適用范圍 | |
| 鉚接螺柱(PEM標準) | ≤ M6 |
| 鉚接螺母(PEM標準) | ≤ M12 |
| 鉚接螺釘(PEM標準) | ≤ M8 |
| 刺穿索鉚連接(材料厚度) | ≤ 6.0 MM |
| 抽牙翻邊(后續攻螺紋) | ≤ M8 |
| 無鉚釘連接(材料厚度) | ≤ 6.0 MM |
| 凸包成形(外接圓) | ≤ Ø80 MM |
| 敲落孔(尺子范圍) | ≤ Ø60 MM |
| 百葉窗(尺子范圍) | ≤ 80X5 MM |
